Radial Catapult TX4L è un trasmettitore passivo a 4 canali di segnali Linea .progettato per inviare audio bilanciato su cavi Cat 5/Cat 6. Ideale per studi, installazioni fisse e live, riduce cavi ingombranti, elimina loop di terra grazie ai trasformatori di isolamento e garantisce un segnale pulito e affidabile a lunga distanza semplificando il routing professionale

Caratteristiche di rilievo


•  Trasmissione audio su Cat 5/Cat 6 soluzione semplice ed economica


•  Isolamento tramite trasformatori per eliminare rumori e loop di terra


•  Costruzione robusta e affidabile per studio, broadcast e live


•  Compatibilità estesa con tutta la serie Catapult

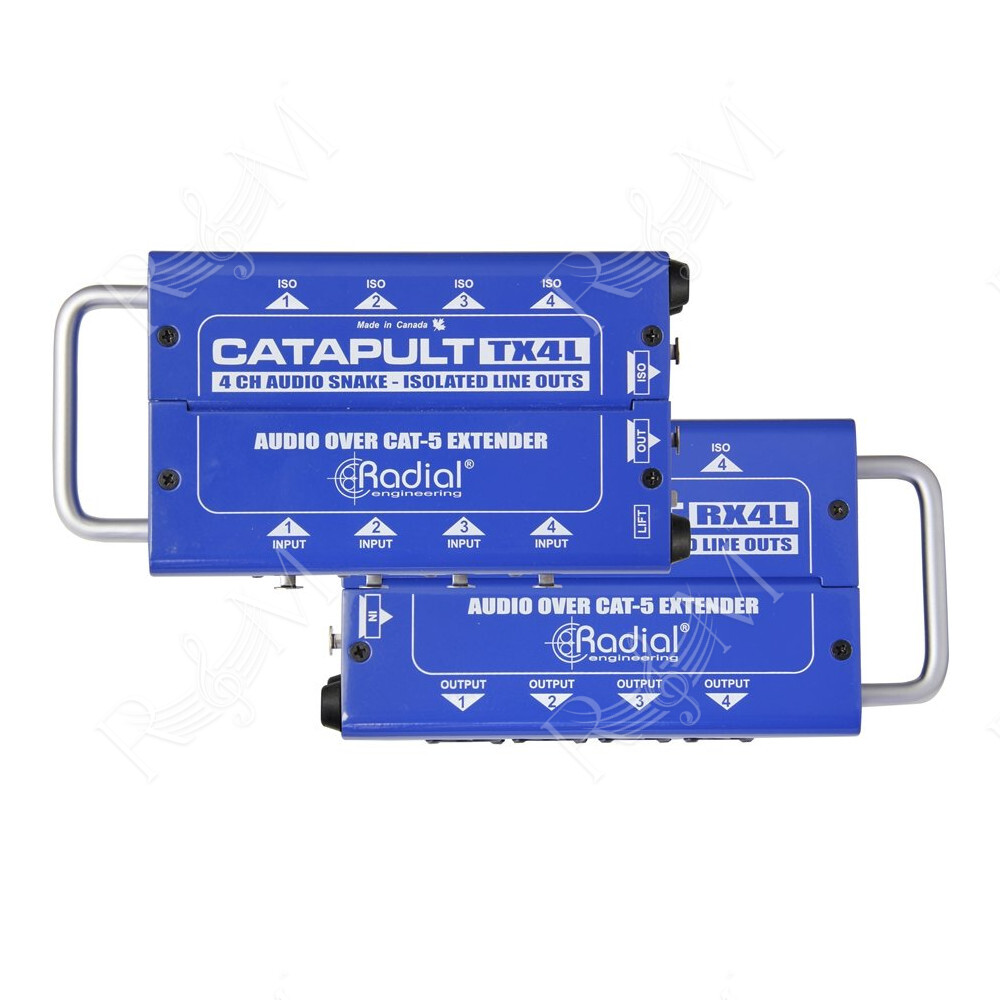

Catapult TX4L di Radial Engineering è un trasmettitore audio a 4 canali line‑level progettato per inviare segnali analogici bilanciati su un singolo cavo Cat 5/Cat 6 schermato. Fa parte della serie Catapult, un sistema di snake audio analogico passivo che sostituisce i tradizionali cavi multipolari con un’infrastruttura leggera ed economica, ideale per installazioni fisse, studi o live sound di livello professionale. La versione TX4L è dotata di trasformatori di isolamento a livello di linea, utili per eliminare ronzii e loop di massa in percorsi audio complessi.

Caratteristiche tecniche principali


•  Tipo circuito audio: splitter passivo con isolamento tramite trasformatori di linea


•  Ingressi: 4 × XLR femmina per segnali a livello di linea


•  Uscite: 4 × XLR maschio isolate tramite trasformatori


•  Trasmissione Cat 5/Cat 6: connettori RJ45 Ethercon per connessione sicura e resistente


•  Ground lift: interruttore per disconnessione di massa su collegamento Ethernet e riduzione dei loop di terra

Prestazioni elettriche


•  Risposta in frequenza: da 7 Hz a 20 kHz


•  Gamma dinamica: 140 dB


•  Distorsione armonica totale: 0.0007 % @ 1 kHz


•  Reiezione modalità comune: >113 dB


•  Max. livello di ingresso: +35 dBu

Costruzione e affidabilità

 Chassis: acciaio 14 gauge con verniciatura a polvere robusta per uso intenso

 Connettori XLR: nylon rinforzato con fibra di vetro e contatti nichel‑argento

 Protezione: paraurti su connessioni RJ45 ed interruttore di ground lift per resistenza in tour e installazioni fisse

Applicazioni tipiche

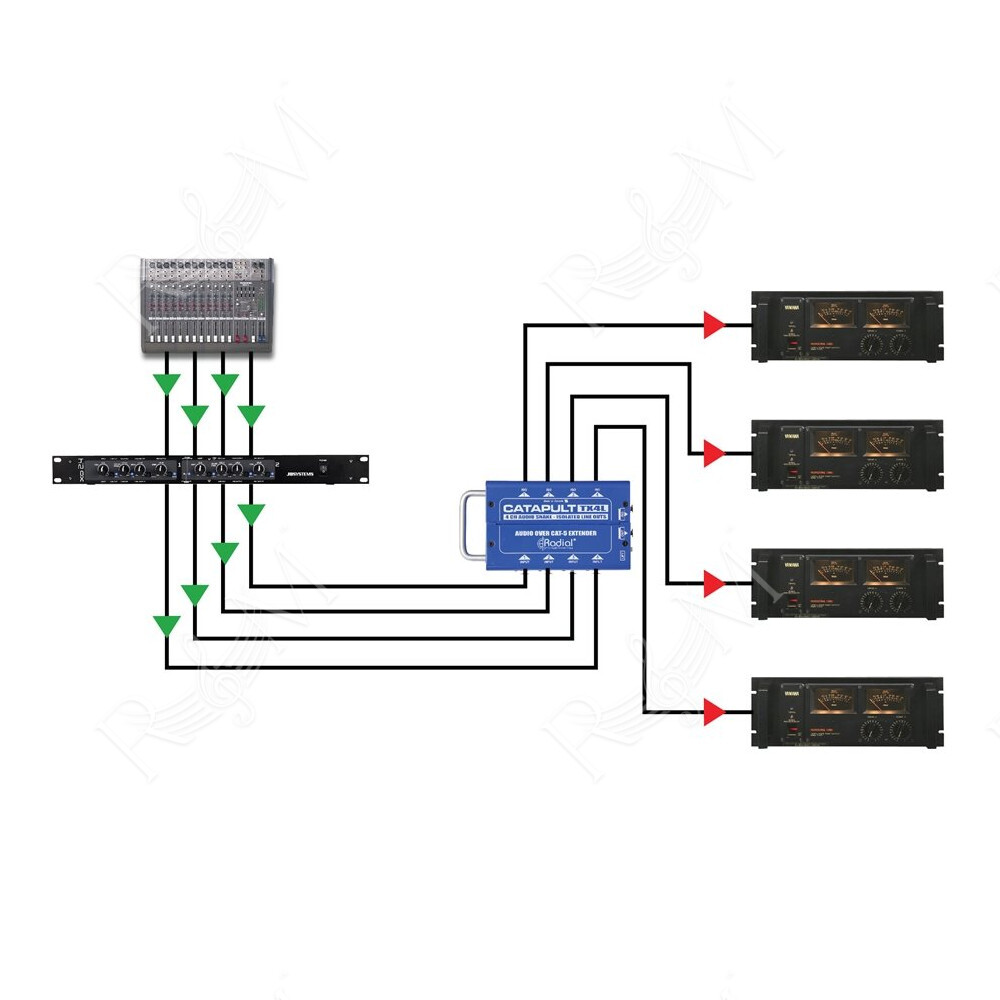

Catapult TX4L è ideale per inviare segnali audio bilanciati su lunghe distanze sfruttando infrastrutture Cat 5/6 già presenti in edifici, installazioni corporate o impianti live. È perfetto come trasmettitore per segnali Linea in uscita da mixer, playback o unità di processing verso unità riceventi RX4L o altre apparecchiature compatibili, mantenendo un segnale pulito e privo di interferenze.

Utilizzo di Catapult come cavo di ritorno

Il Catapult è il cavo di ritorno perfetto per eventi aziendali in cui è necessario collegare un paio di linee al palco e ai monitor. Utilizzare il modulo di isolamento di linea RX4L per eliminare i loop di massa.

Utilizzo di Catapult come splitter microfonico a 4 canali

Utilizza Catapult TX4M per dividere i microfoni tra il banco di monitoraggio e il front of house con isolamento del trasformatore Eclipse per fornire un segnale privo di rumori, risparmiando ore di noiosa ricerca dei guasti.

Utilizzo del Catapult come Sub Snake sul palco

La pulizia del palco e la riduzione dei tempi di allestimento sono diventati elementi essenziali nella produzione. Utilizzate Catapult nella parte anteriore del palco o accanto agli amplificatori per creare zone di rapido dispiegamento.

Utilizzo di Catapult come isolatore di linea

Catapult RX4L è l'isolatore di linea a 4 canali perfetto. È sufficiente collegarlo in linea con qualsiasi dispositivo audio di linea per eliminare il ronzio e i romori causati dai loop di terra.

Utilizzo di Catapult per collegare in rete l'audio

Utilizza il cablaggio Cat 5 o Cat 6 già presente nell'edificio per collegare in rete l'audio da una stanza all'altra attraverso le pareti. I connettori XLR alle due estremità rendono tutto più semplice.

Trasmetti quattro segnali AES su una piattaforma con cavo Cat 5.

I segnali AES da 110 Ohm possono essere facilmente trasmessi tramite cavi Ethernet Cat 5 e Cat 6. Collegati ai quattro connettori XLR Catapult TX4 per ottenere otto canali audio per la registrazione remota.

Scheda Tecnica Radial Catapult TX4L

Tipologia: Trasmettitore audio 4 canali line‑level per instradare segnali bilanciati su cavo Cat 5/Cat 6 con trasformatore d'isolamento .


• Circuito audio: Passivo, splitter con trasformatore Linea (line‑level)


• Risposta in frequenza: 7 Hz – 20 kHz


• Gamma dinamica: 140 dB


• Distorsione armonica totale: 0.0007 % @ 1 kHz


•  Reiezione modo comune (CMRR): >113 dB


•  Livello di ingresso massimo: +35 dBu

Ingressi/Uscite


• 4 x XLR‑F ingressi bilanciati


•  4 x XLR‑M uscite isolate tramite trasformatore


•  1 x RJ45 etherCON uscita Cat 5/6


•  1 x RJ45 etherCON THRU uscita parallela per catena aggiuntiva


•  Ground lift per eliminare loop di massa

Caratteristiche meccaniche


• Costruzione: Chassis in acciaio 14 gauge con verniciatura a polvere


• Dimensioni (L × W × H): ~8.1″ × 4.1″ × 2.0″ (ca. 20.6 × 10.5 × 5.1 cm)


•  Peso: ~2.6 lb / 1.2 kg

 Alimentazione: Passivo (nessuna alimentazione richiesta)

Condizioni d’uso: ambienti asciutti tra 5 °C e 40 °C
