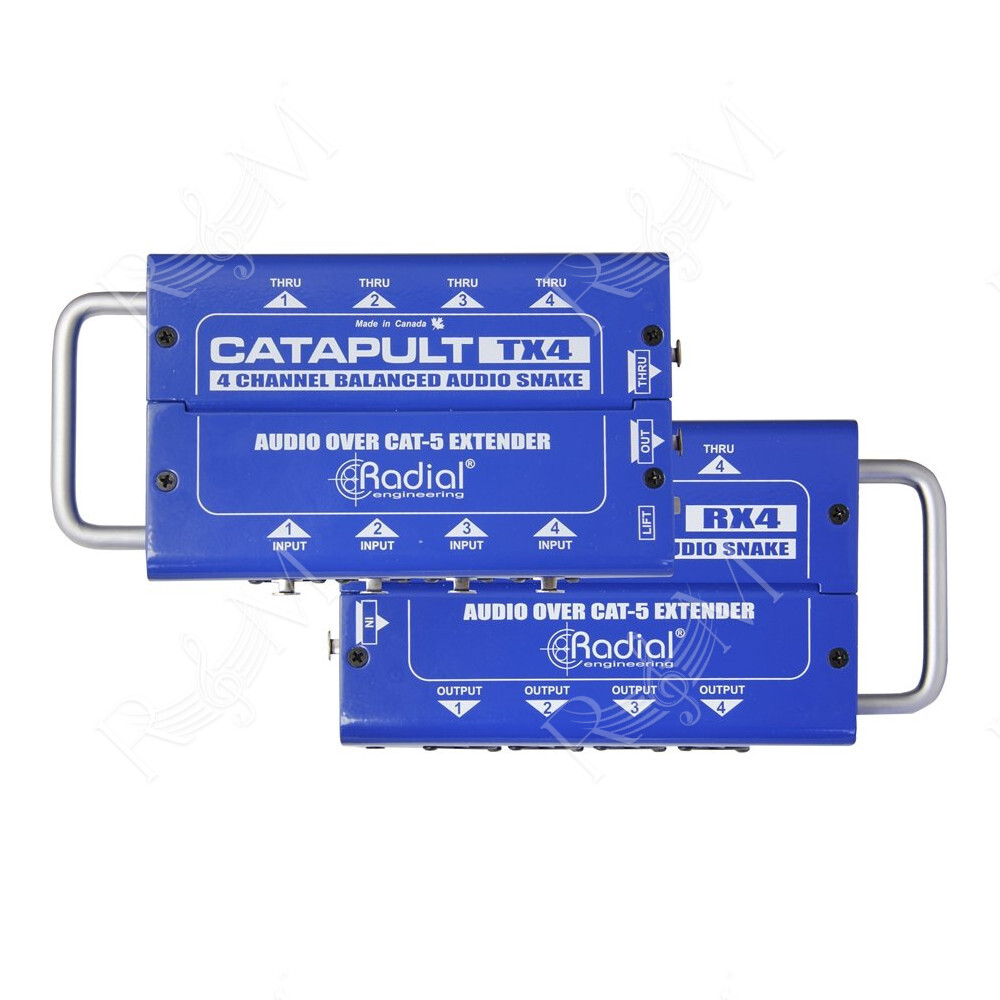

Radial RX4 è il modulo ricevitore passivo Audio 4 Canali della serie Catapult, progettato per ricevere segnali audio bilanciati a livello di linea trasmessi su cavo Cat 5/6. Offre uscite XLR dirette e parallele, mantenendo integrità del segnale e isolamento di massa lungo l’intera catena.

Caratteristiche di rilievo


• Invia segnali audio analogici o digitali AES su cavo Cat 5/6


• Funziona all'interno di reti già esistenti


• Possibilità di cablaggio diretto o divisione del segnale isolato


• Trasmette quattro segnali AES (otto canali audio)

Catapult è uno snake audio a 4 canali che consente di inviare segnali audio analogici e digitali AES su cavo standard twisted-pair schermato Cat 5 o Cat 6. Questo permette ai tecnici di palco di sfruttare il costo relativamente basso di questo cavo, facilmente reperibile, per il ritorno di snake o per il trasporto di canali audio bilanciati su palcoscenici grandi, e agli installatori di sistemi permette di sfruttare reti pre-cablate per collegare una stanza all'altra. Disponibile in 6 configurazioni, Catapult offre una scelta di 3 moduli di ingresso e 3 moduli di uscita. Ogni modulo di ingresso dispone di 4 ingressi XLR, 4 thru-put XLR insieme con 2 uscite Ethercon Neutrik per collegare il cavo Cat 5 al modulo d’uscita desiderato. Questi sono dotati di ingresso RJ45 tipo Ethercon e thru-put, oltre a due set di uscite XLR. È possibile ordinare i moduli senza trasformatore per sub-snake o per trasmettere segnali audio AES; con trasformatori di isolamento microfonico per la divisione del segnale tra FOH, monitor o sistema di registrazione; con trasformatori di isolamento line-level per eliminare il rumore del sistema. Un interruttore ground lift presente su ogni terminale consente di collegare il cavo Ethernet eliminando rumori e ronzii causati dai loop di massa. Come tutti i prodotti Radial, Catapult è ideale per l’utilizzo in tour grazie alla costruzione in un robusto acciaio calibro 14 e alla verniciatura a polvere che lo manterrà come nuovo per anni. Al suo interno, è stato utilizzato un PCB su due lati per montare i connettori e trasformatori raddoppiando i giunti di saldatura per la massima durata nel tempo.

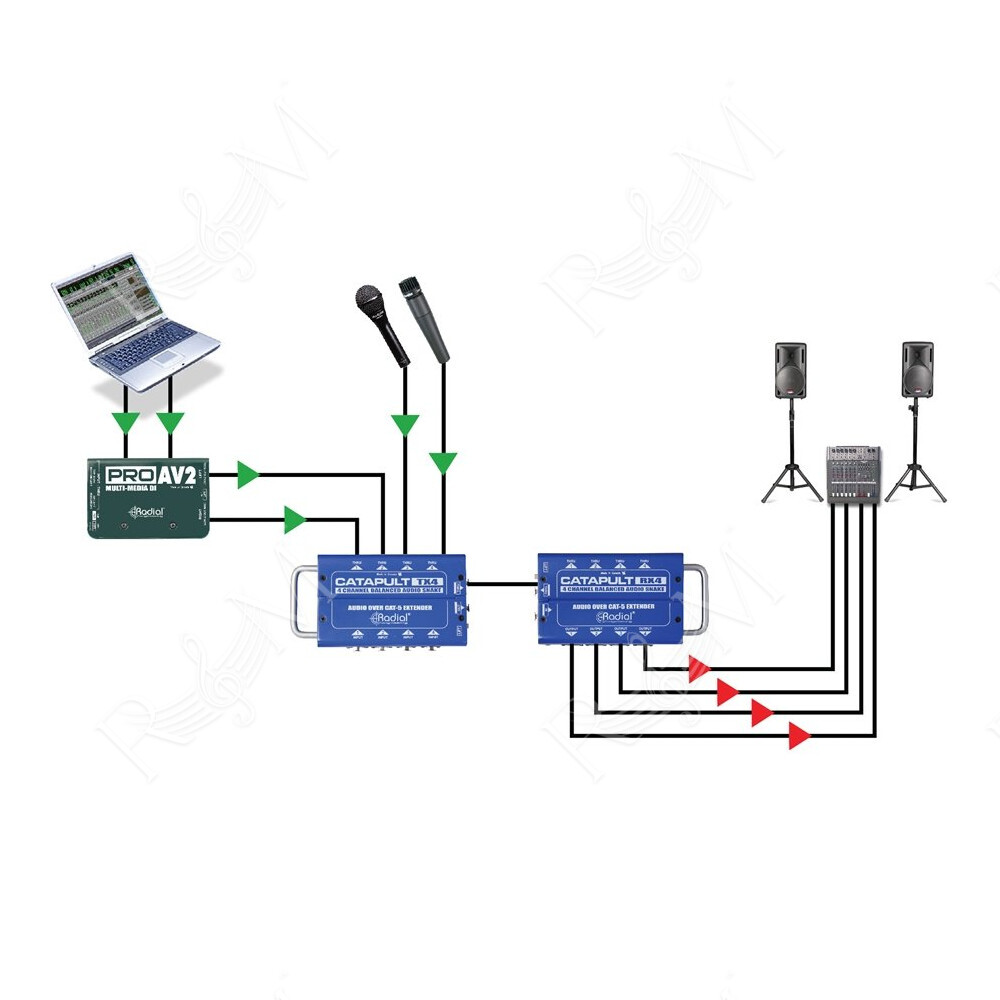

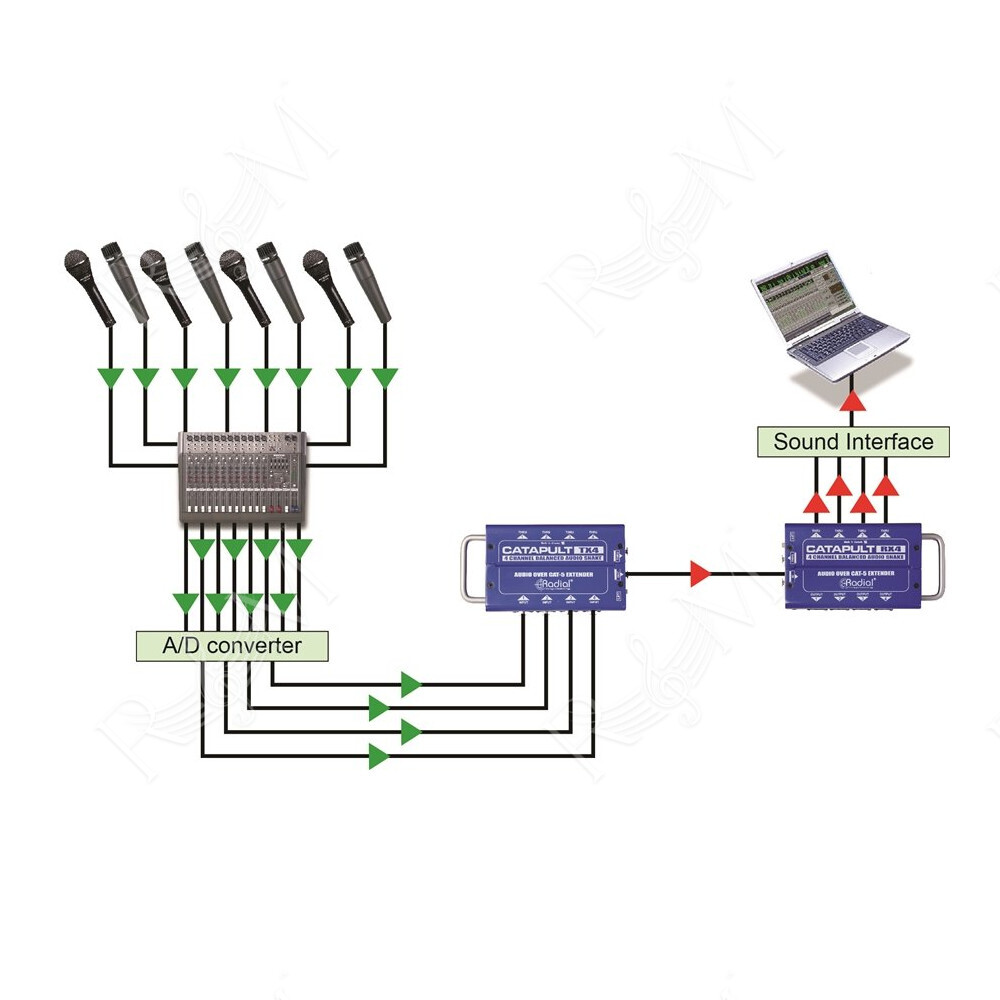

Applicazioni pratiche di Catapult^TM

 Scheda Tecnica Catapult RX4

Tipologia: Modulo ricevitore audio 4 canali su cavo Cat 5/Cat 6 (passivo, splitter analogico).


•  Tipo di circuito: Passive splitter (passivo).


•  Risposta in frequenza: 7 Hz – 20 kHz.


•  Gamma dinamica: 140 dB.


•  Distorsione armonica totale (THD): 0.0005 % @ 1 kHz.


•  Reiezione modo comune (CMRR): >103 dB.


•  Livello massimo di ingresso: +35 dBu.


•  Impedenza minima di carico: 100 Ω.

Ingressi / Uscite


•  1 × RJ45 EtherCON Input per collegamento da modulo TX.


•  1 × RJ45 EtherCON Thru per collegamento a moduli aggiuntivi.


•  4 × XLR-M Direct Outputs bilanciati.


•  4 × XLR-M Thru Outputs paralleli.


•  Ground lift per eliminare loop di massa sul cavo Cat 5/Cat 6.

Caratteristiche meccaniche


• Costruzione: Chassis in acciaio 14-gauge con finitura a polvere. ([Radial Engineering][1])


• Connettori XLR robusti con contatti durevoli. ([Radial Engineering][4])

Dimensioni & Peso


• Dimensioni (L × W × H): circa 8.1″ × 4.1″ × 2.0″ (~20.6 × 10.5 × 5.1 cm).


• Peso: circa 2.6 lb / ~1.2 kg.

Alimentazione: Passivo – non richiede alimentazione esterna.

Condizioni d’uso: ambienti asciutti 5 °C – 40 °C.
