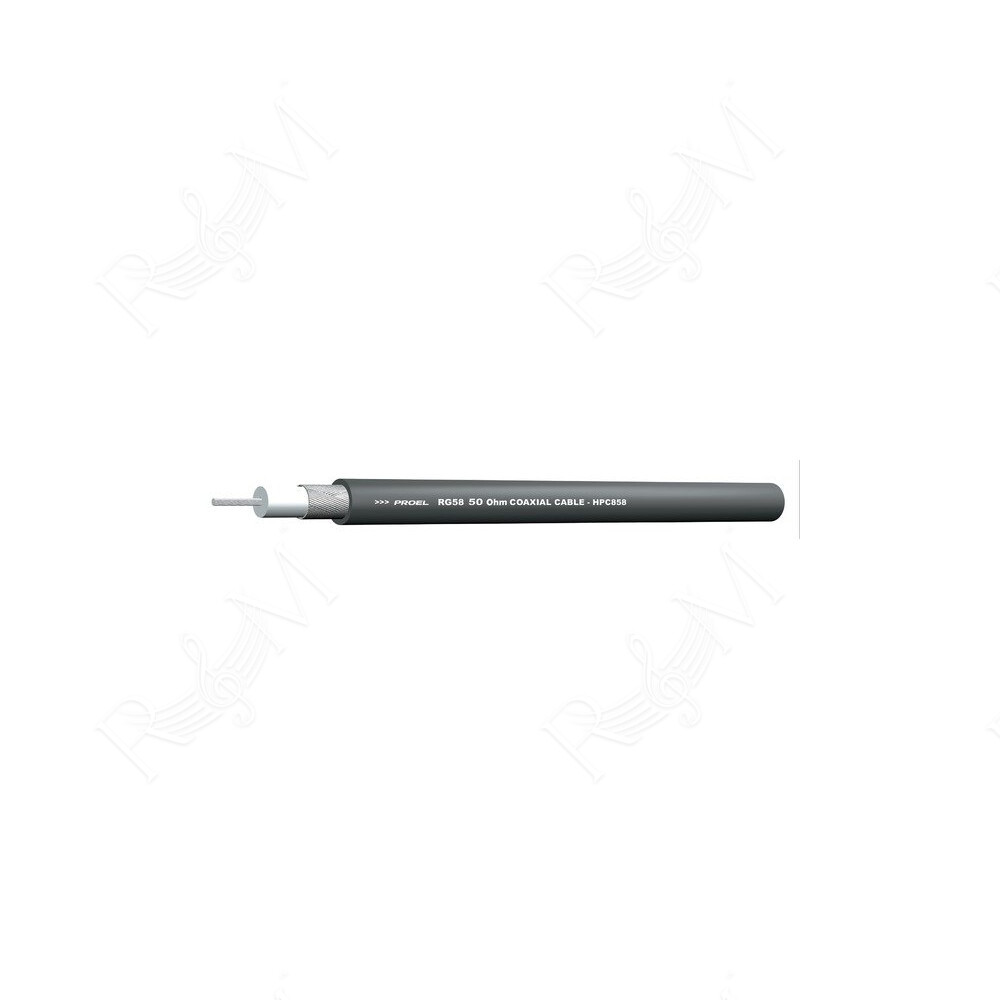

Cavo Audio-Video coassiale a singola schermatura con conduttore interno interamente in rame stagnato per offrire una stabilità dell’impedenza (50 ohm), e quindi una contenuta RL (Return Loss = perdite di ritorno). La schermatura è realizzata a treccia di rame stagnato per conferire alto potere schermante, sia alle alte che basse frequenze; inoltre la calza realizza una sorta d’imbracatura che protegge il cavo, durante l’istallazione, da eventuali stiramenti. La guaina di rivestimento esterno è realizzata in PVC. Il cavo HPC858 è particolarmente indicato per la distribuzione per i segnali RF.
- Application fields: RF signals / Ethernet signals / TV device interconnections / BNC and RCA connections
- Conductors: Tinned copper 21 AWG = 19 x 0.18 mm (0.41 mm²)
- Insulation: PE ø 2.95 mm ± 0.05 mm
- Shield: Tinned copper braid 95%
- Jacket: PVC ø 5.00 mm
- Colour: Black
- Electrical resistance:
- 38 Ohm/Km (conductor) @ 20°C
- 14 Ohm/Km (shield) @ 20°C
- Electrical capacitance: 97 pF/m (conductor/conductor) @ 1 KHz
- Nominal impedance: 50 Ohm
- Attenuation:
- 100 MHz = 14.70 dB/100 m
- 200 MHz = 20.8 dB/100 m
- 1000 MHz = 570 dB/100 m
- Velocity of Propagation 66 %
- Operating temperature -20°C/+80°C
- Weight 40 Kg/Km
- Minimum bending radius 30 mm
- Packaging 100 m carton reel
