G202-200USM-6LC-KIT

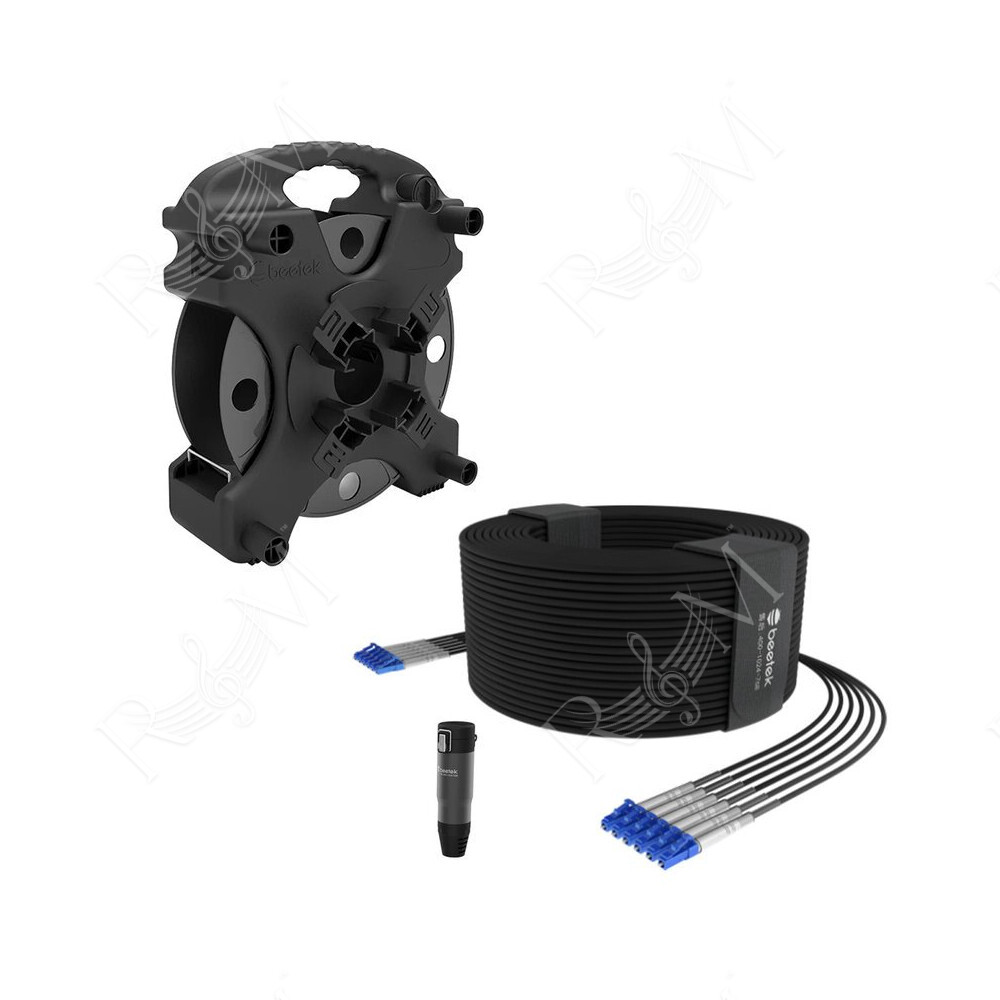

Kit costituito da cavo in fibra ottica da 200 m (G202-200USM-6LC) + avvolgicavo (DF200) + cappuccio di protezione per salvaguardare la fibra ottica (BH03). G202-200USM-6LC Cavo armato in fibra ottica mono-modale TPU per esterni a 6 conduttori progettato con tecnologia all'avanguardia, lunghezza 200 m. Il cavo è sviluppato su misura per ambienti difficili dove è necessario effettuare un cablaggio rapido. I cavi in fibra ottica armati, noti anche come cavi a guaina armata, sono cavi ottici con uno strato protettivo esterno realizzato in materiali metallici e fibre. Questi strati offrono protezione meccanica contro danni fisici, umidità e altri fattori ambientali, possono quindi resistere a qualsiasi ambiente difficile.  Il nucleo di questo cavo può essere personalizzato in base alle esigenze e anche la lunghezza è personalizzabile. Le interfacce LC / SC / ST / FC sono opzionali con branch da 1000 mm. Adatto per applicazioni rental, allestimento di eventi dal vivo e networking. Caratteristiche principali Anello in acciaio corazzato, intrecciato, fibra aramidica, struttura a 5 strati totali Nucleo monomodale 9/125 Guaina morbida in TPU, anti-morso di roditore, resistente alla trazione e alla compressione Lunghezza del cavo e anima del cavo personalizzate DF200 Avvolgicavo impilabile realizzato in ABS, specificamente sviluppato e progettato per il settore rental e dell'allestimento, adatto per cavi in ​​fibra ottica e di rete. Offre un'eccellente protezione da cadute e urti e può essere impilato verticalmente o orizzontalmente, oppure appeso per un facile trasporto e stoccaggio. DF200 può essere utilizzato per conservare 250 m di cavo in fibra ottica e 150 m di cavo di rete con diametro esterno di 5 mm. Caratteristiche principali Può essere facilmente gestito da una singola persona Progettato per l'impiego ripetuto e la distribuzione di cavi mobili  Il design esterno unico consente d'impilarlo verticalmente, orizzontalmente o di appenderlo su rack, liberando spazio e rendendolo facile da afferrare e trasportare La bobina avvolta, completamente chiusa, è al sicuro da cadute e urti che potrebbero verificarsi durante il trasporto BH03 BH03 è un cappuccio di protezione staccabile di medie dimensioni, in lega di alluminio, per salvaguardare la fibra ottica e altri tipi di cavi durante le installazioni. Può essere utilizzato con qualsiasi cavo che abbia un diametro esterno fino a 35 mm. Un prodotto semplice ma efficace, progettato appositamente per il settore del noleggio e dell'allestimento per proteggere la fibra ottica a sei nuclei, cavi CAT, SDI, HDMI, DP e altri da ambienti difficili.

Specifiche Tecniche:

Technical characteristics

G202-200USM-6LC

• Connector type: LC
• Connector color: dark blue
• Fiber type: single-mode (9 / 125 μm)
• Fiber wavelength: 1310 - 1550 nm
• Fiber core brand: YOFC
• Number of cores: 6
• Branch length: 1 m
• Reinforcement structure: Dupont Kevlar with metal weave
• Structural layers: tightly wrapped optical fiber + spiral-armored tube + Kevlar + metal braid + outer jacket
• Jacket outer diameter: 5 mm ±0.1 mm
• Jacket color: matte black
• Jacket material: matt frosted TPU
• Spiral tube diameter: 2.8 mm ±0.1 mm
• Spiral tube color: silver
• Spiral tube material: SUS 201 stainless steel
• Core cladding diameter: 6 x 0.6 mm ± 0.05 mm
• Core cladding material: PVC
• Core cladding color: blue, orange, green, brown, gray, white
• Core diameter: 9 μm ±0.4 μm
• Cladding diameter: 124.8 μm ±1.0 μm
• Cladding out of roundness: ≤ 0.7%
• Core / cladding concentricity error: ≤ 0.5 μm
• Coating diameter: 245 ±5 μm
• Coating layer out of roundness: ≤ 6.0%
• Cladding / coating concentricity error: ≤ 12.0 μm
• Attenuation coefficient: 1310 nm ≤ 0.4 dB/km; 1550 nm ≤ 0.3 dB/km
• Tensile (LC connector): long-term 50 N; short-term 60 N
• Tensile (optical cable): long-term 400 N; short-term 800 N
• Compressive strength: long-term 2000 N /10 cm; short-term 3000 N /10 cm
• Linear rolling: 300 N/cm armor layer deformation < 0.3 mm, additional attenuation < 0.2 dB
• Minimum bending radius: dynamic > 10 D; static > 20 D  (n.b. *D is the outer diameter of the cable)
• Transmission rate: 10 Gb/s within 2000 m
• Operating temperature: -20 to 85 °C

DF200

• Product material: ABS, PP
• Product color: black
• Multi-surface placement: all five surfaces can be placed on the ground / table surface
• Portable / hanging: portable, or placed on a cable rack
• Stackable: multiple units can be stacked together to save space
• Custom information: user can customize information for easy management
• Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
• Single-person manageability, one person can quickly unwind and retract cable
• Folding handle: yes
• Extended handle: supports detachable extended handle
• Bearing structure: labor-saving built-in bearing
• Cable holder: yes
• RJ45 connector holder: yes
• Connector protector holder: supports BH01 and BH02 connector protector
• Applicable products: fiber cable, CAT cable, AOC cable
• Applicable length: fiber cable & AOC cable: 250 m; CAT cable: 150 m
• Dimensions: 404 x 288 x 456.77 mm
• Weight: 3.95 kg

BH03

• Product material: aluminum alloy shell
• Product color: black
• Applicable products: fiber, CAT, HDMI / DP cables
• Maximum outer diameter: 35 mm
• Product structure: peanut shell structure (detachable design for easy installation)
• Customer logo: customization provided for 1000 pieces or more
• Size: 130 x 35 x 48.47 mm
• Weight: 56.6 g
