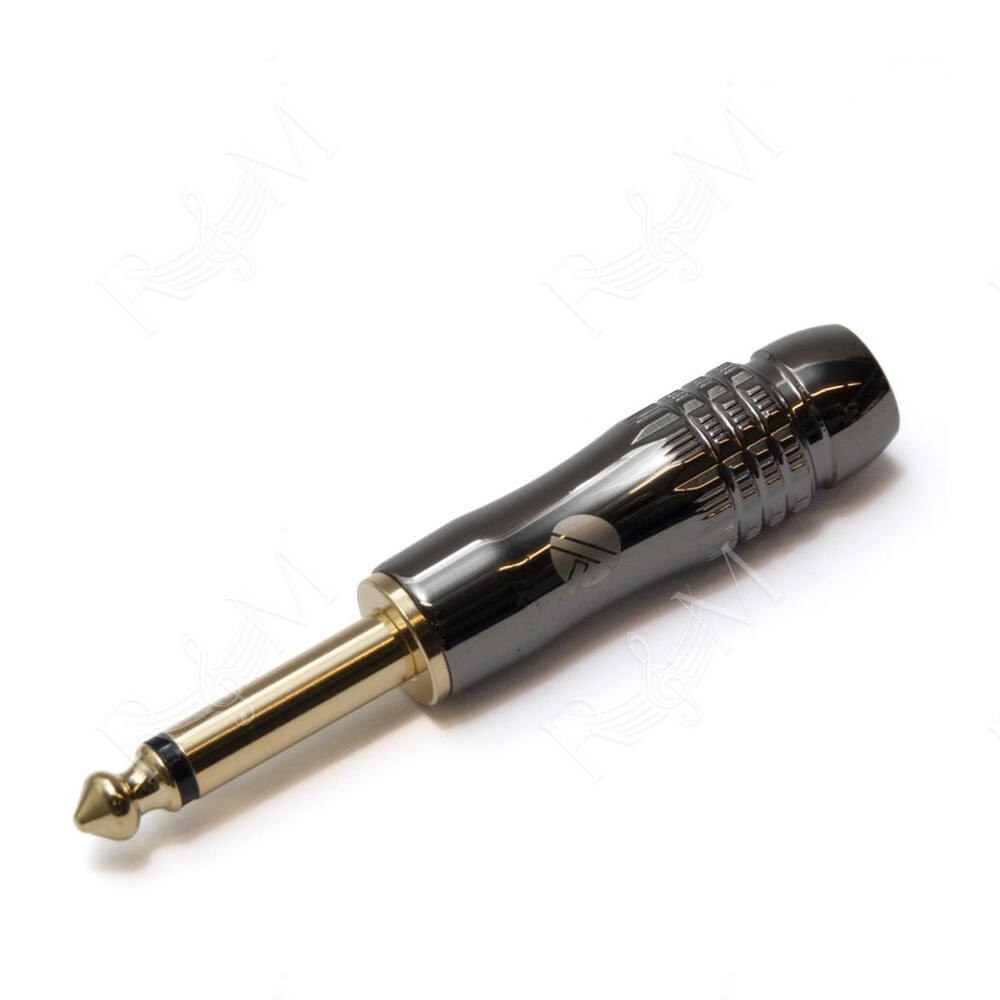

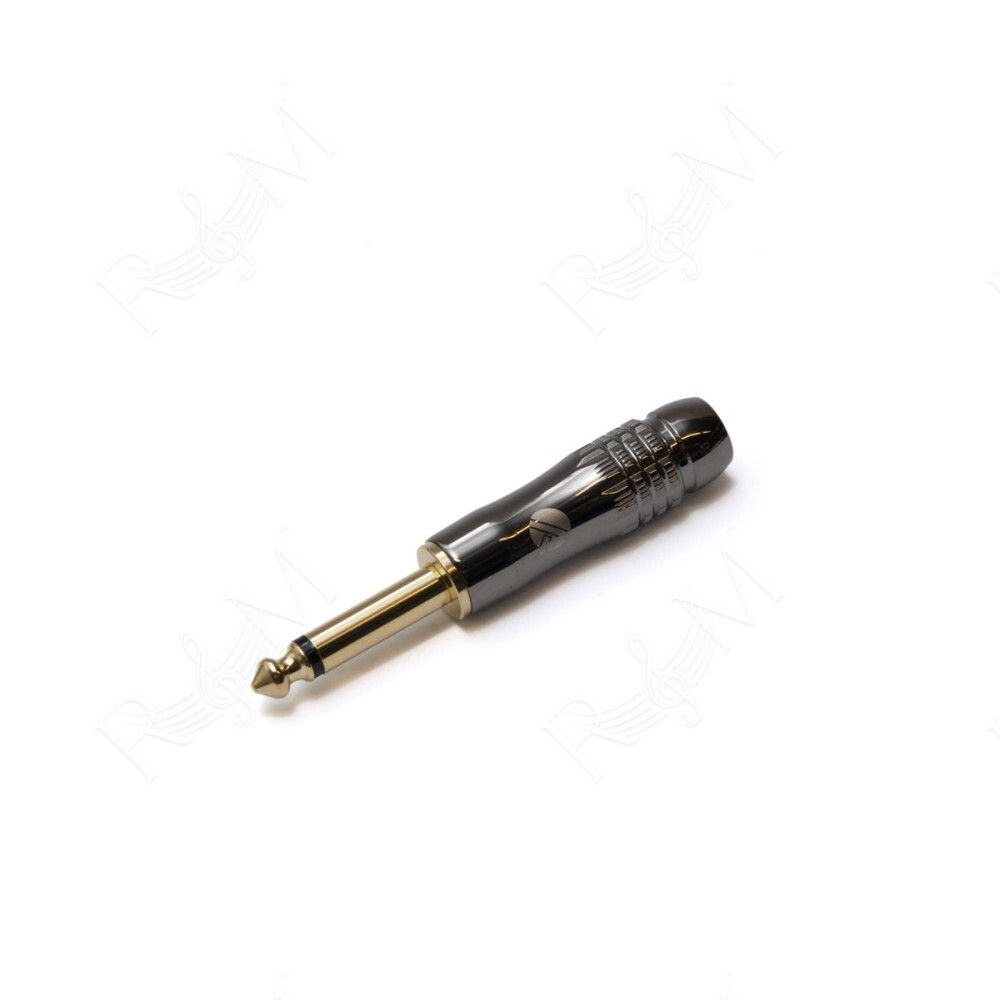

Quik Lok G/10
Connettore Jack
Connettore Jack Mono 6.3 mm
Realizzato interamente in metallo con plug dorato, senza fermacavo
Finitura Metal Grey con logo Quik Lok
Il connettore G/10 è utilizzato nei seguenti modelli della serie Quik Lok ITALIAN STANDARD (ITST):
- ITST/JJ cavo strumento Jack Mono 6.3 <-> Jack Mono 6.3
- ITST/JR cavo strumento Jack Mono 6.3 Angolato 90° <-> Jack Mono 6.3
- ITST/MJM cavo microfonico XLR Maschio <-> Jack Mono 6.3
- ITST/FJM cavo microfonico XLR Femmina <-> Jack Mono 6.3
- ITST/KEY cavo strumento 2 x Jack Mono 6.3 <-> 2 x Jack Mono 6.3
- ITST/J352J cavo adattatore MiniJack Stereo 3.5 <-> 2 x Jack Mono 6.3
Il connettore JACK
Il connettore Jack (spinotto Jack o semplicemente Jack) è un connettore elettrico comunemente utilizzato per trasportare segnali in bassissima tensione, per lo più segnali audio in forma analogica. È stato inventato nel XIX secolo per l'utilizzo in centralini telefonici ed è uno degli standard più datati di connettore elettrico ancora in uso.
Le versioni
Le diverse versioni di connettori Jack per disponibilità di contatti sono:
Jack TS: 2 contatti, utilizzato in ambito audio per segnali sbilanciati
Jack TRS: 3 contatti, utilizzato in ambito audio per segnali stereo oppure mono bilanciati (detto anche Jack Stereo)
Jack TRRS: 4 contatti, utilizzato per segnali stereo più microfono o canali video, switch etc
Jack TRRRS: 5 contatti, utilizzato in alcuni dispositivi portatili con doppio microfono o uscita bilanciata stereo etc
I diametri
Sub Mini Jack: 2.5 mm, utilizzato per cuffie, smartphone, console, videocamere etc
Mini Jack: 3.5 mm (1/8" in standard anglosassone), utilizzato per cuffie, smartphone, lettori mp3, schede audio etc
Jack: 6.3 mm (1/4" in standard anglosassone), utilizzato per strumenti musicali, cuffie, amplificatori etc
NATO Plug: 7.13 mm, impiegato per lo più in ambiti speciali come applicazioni militari, cuffie per l'aviazione etc
Le forme
Dritto: l'uscita del connettore prosegue nella stessa direzione del cavo
Angolato a 90°: detti anche Jack "a pipa" o a Jack "a L", impiegati per ragioni di spazio, per evitare urti, spesso in abbinamento alla forma piatta o flat
