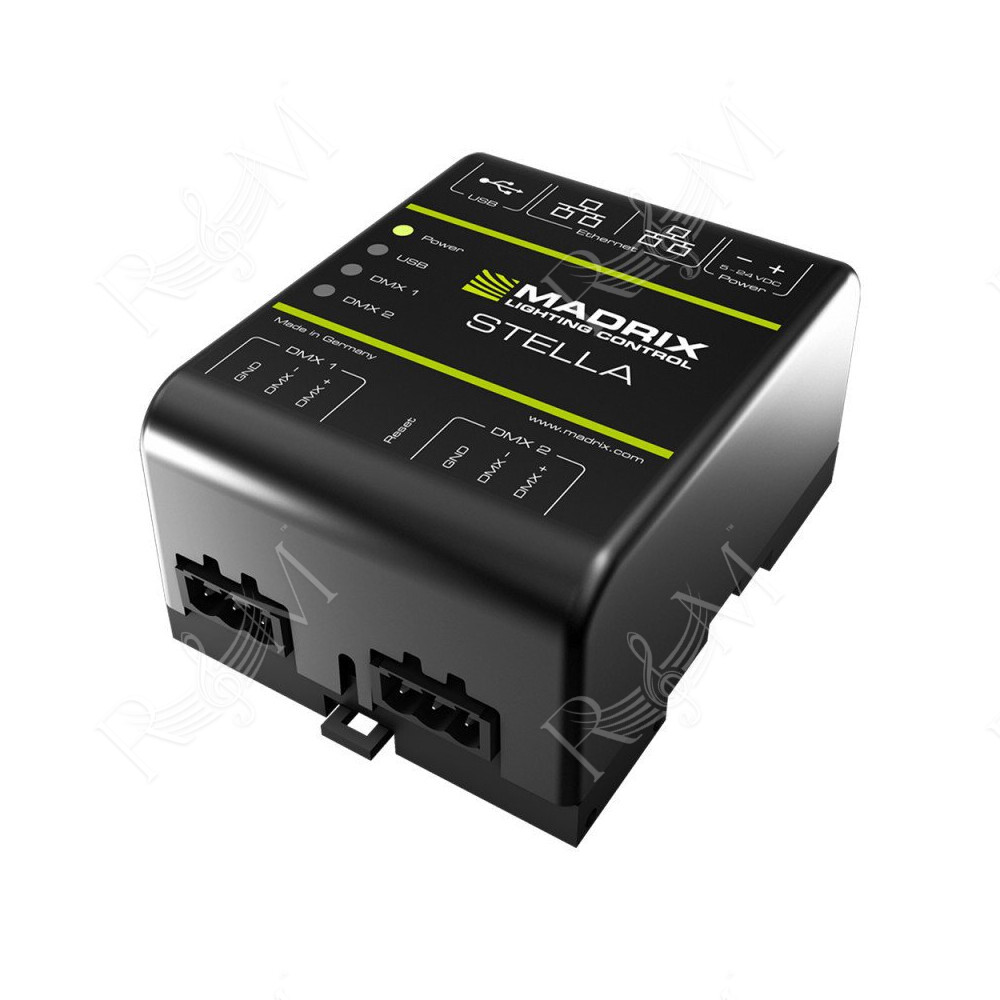

Sviluppata e prodotta in Germania, MADRIX STELLA è un'interfaccia di controllo dedicata con montaggio su guida DIN per Art-Net e DMX-512 progettata per un'elevata qualità e praticità in installazioni LED permanenti. I dati Art-Net o Streaming ACN vengono convertiti direttamente in DMX512. Ottimizza la distribuzione per brevi distanze dai LED e decentralizza il cablaggio per coprire qualsiasi distanza dal dispositivo utilizzando la rete Ethernet.

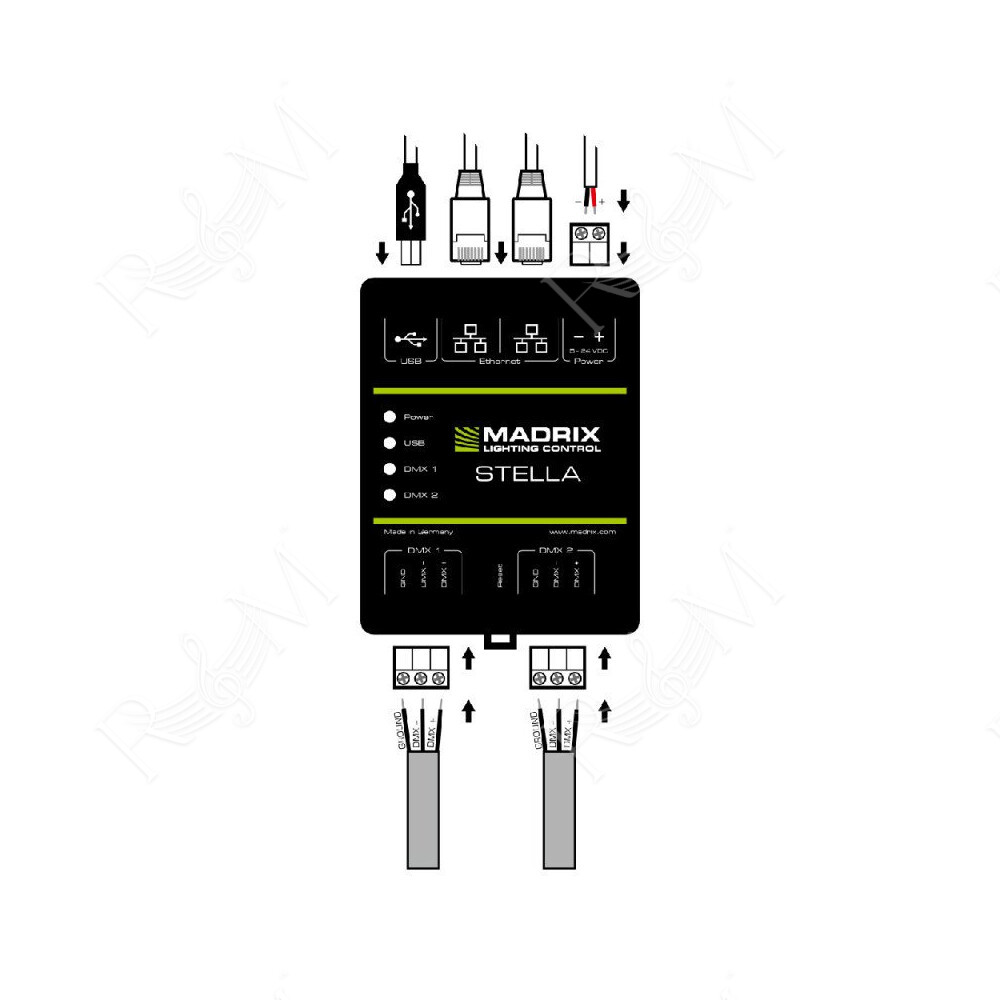

Riceve alimentazione tramite USB o da 5 a 24 V su un terminale a vite a 2 pin. Collega direttamente DMX-512 ai due terminali a vite a 3-pin per distribuire 2 universi DMX per unità come ingresso e/o uscita, eliminando di conseguenza la necessità di connettori XLR. Per progetti più grandi, basta semplicemente usare più unità contemporaneamente.
Il software e l'hardware MADRIX consentono di sincronizzare completamente i dati Art-Net per tutte le porte di uscita e su più dispositivi per ottenere un'immagine ottimale sui LED senza interruzioni visive.1

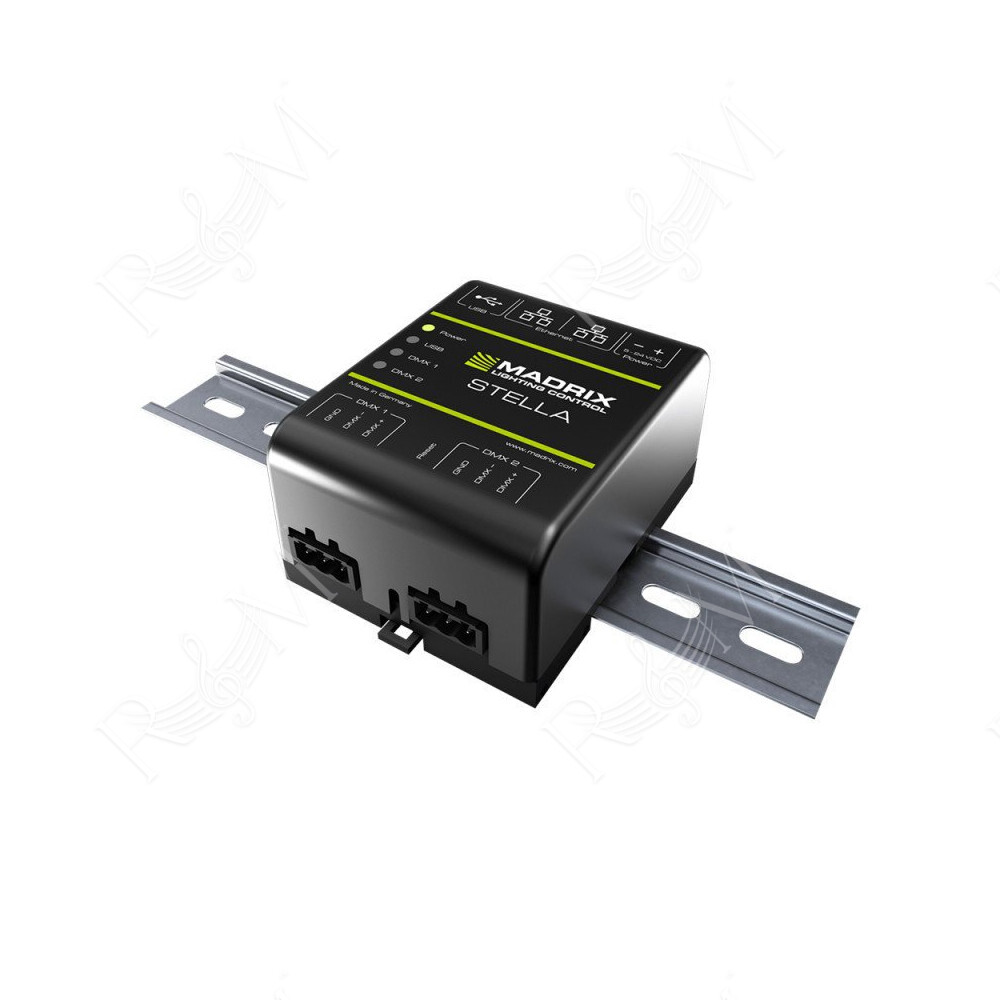

Progettata per binari DIN o installazione a parete, il suo involucro non conduttivo e il design standardizzato per binari top-hat da 35 mm rendono il montaggio rapido, facile e sicuro. Sono fornite 2 staffe extra per il montaggio a parete opzionale. 6 indicatori mostrano rapidamente lo stato del dispositivo con la possibilità di disattivarli.
MADRIX STELLA è conforme alle specifiche ufficiali Art-Net e può essere utilizzata come una normale unità Art-Net con altre console, controller o soluzioni software. Il dispositivo è pronto entro pochi secondi dall'avvio.
Il Merging in HTP è automaticamente disponibile per due origini Art-Net. Il suo firmware è aggiornabile. La pagina di configurazione web permette di accedere e modificare le impostazioni specifiche del dispositivo.
Specifiche Tecniche:Technical characteristics
- Power supply: 5 - 24 VDC; over A) 2-pin, pluggable screw terminal or B) 5 V USB
- Power consumption: < 1.5 W (300 mA) during normal operation (500 mA max. fused)
- BTU/h: 6.55 during normal operation
- Network protocols: Art-Net (I, II, 3, 4, incl. ArtSync), streaming ACN (sACN / ANSI E1.31)
- RDM role: transmits commands and requests to RDM responders and back (Art-Net node / RDM controller)
- RDM responder count: 170 RDM responders max. can be discovered per port
- DMX512: 2 x 512 DMX channels, input and / or output (automatically set per port)
- Ports: 2 x ports (via 2 x 3-pin, pluggable screw terminals)
- Ethernet: 2 x RJ45, auto MDI-X, daisy-chain support, 10/100 MBit/s (compatible with 1 GBit/s)
- Ethernet switch: Lookup Table (ALU) for 1,024 unicast MAC addresses
- USB: 1 x port, USB 2.0, type-B female socket
- Handling: 5 status LEDs (+ 4 network status LEDs)
- Case: non-conductive, V-0 flammability rating (UL94 test method), designed for 35 mm DIN-rails or wall mounting
- Temperature range: -10 to 70 °C (operating) | -20 to 85 °C (storage)
- Relative humidity: 5% to 80 %, non-condensing (operating / storage)
- IP rating: IP20
- Certificates: CE, EAC, FCC, RoHS
- Warranty: 5 years of limited manufacturer's warranty

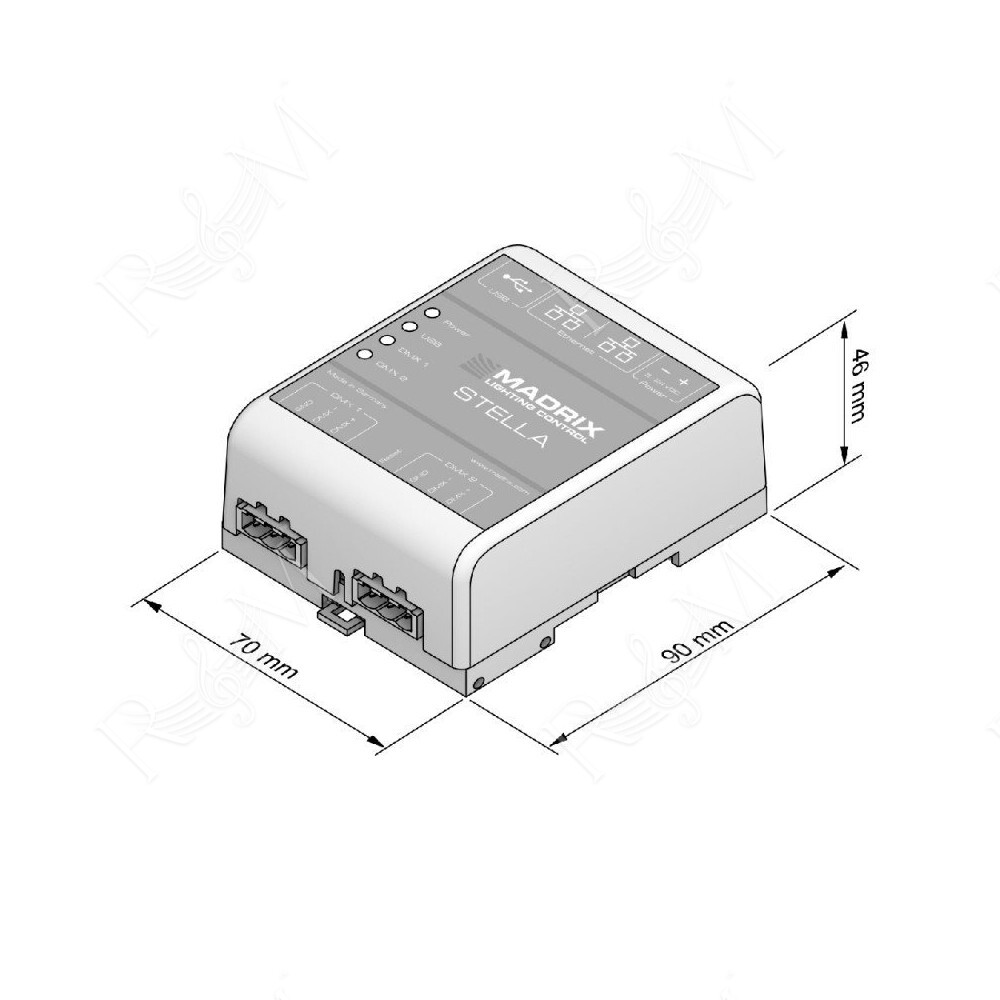

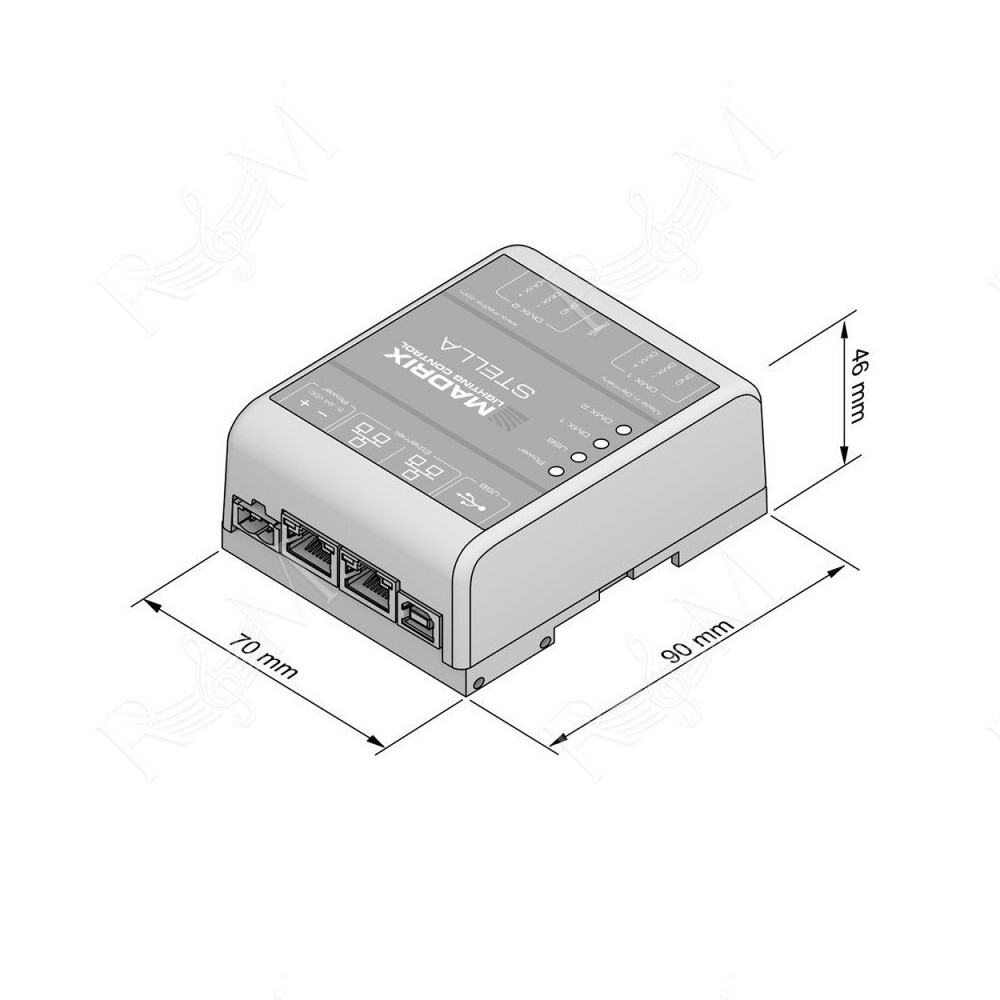

- Dimensions (L x W x H): 90 x 70 x 46 mm
- Weight: 108 g | 125 g incl. screw terminals and wall mounts
