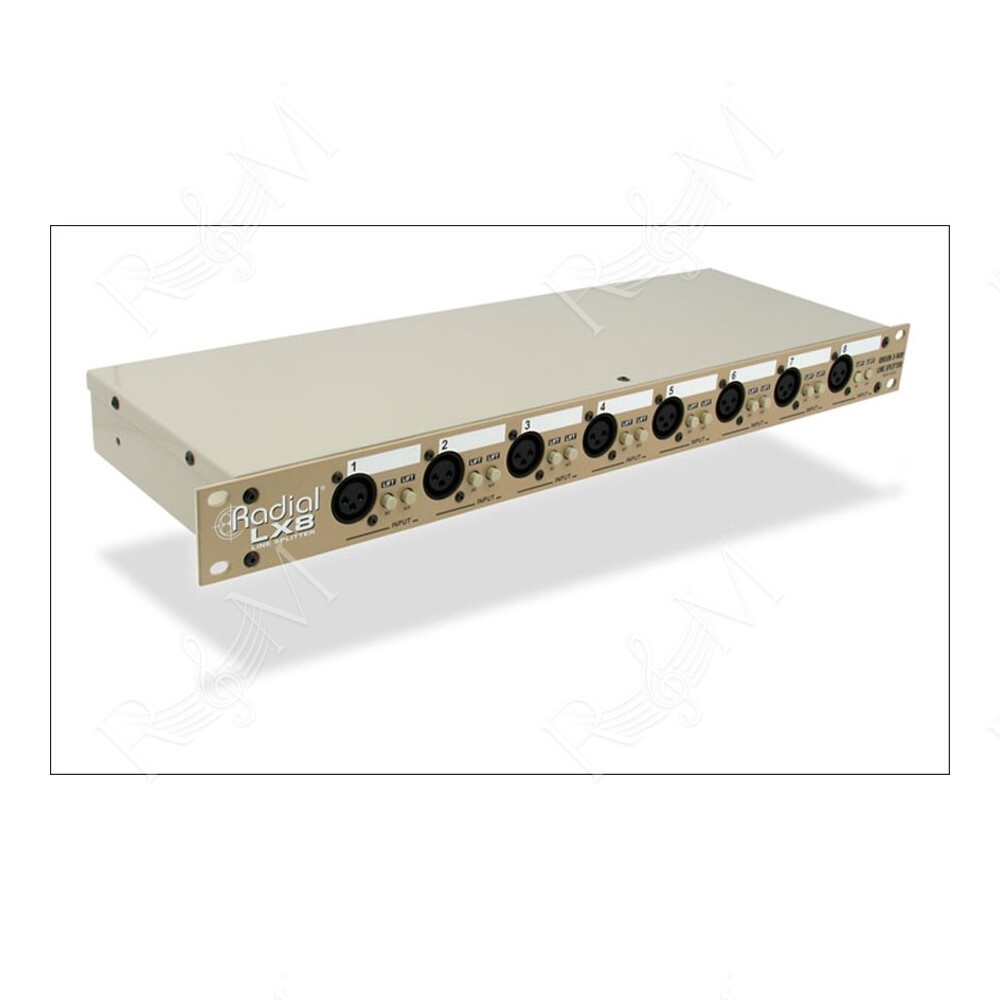

LX8-J™ di Radial Engineering è uno splitter e isolatore di linea passivo a otto canali installabile su Rack standard 19’’, progettato per inviare più canali a tre destinazioni contemporaneamente, fornendo al contempo isolamento tramite trasformatore ed eliminando ronzii e fruscii causati dai loop di terra.

Caratteristiche di rilievo di LX8-J


• Splitter e isolatore bilanciato a 8 canali con livello di linea


• Gestisce segnali +26dB senza distorsioni o rumori


• Dotato di trasformatore Jensen per una alta qualità audio


• Elimina ronzii e fruscii causati dai loop di terra

Radial LX8-J è uno splitter a 8 canali con livello di linea che consente di dividere e isolare segnali audio ad alta potenza e distribuirli senza distorsioni o altri artefatti. Il design passivo con montaggio su rack da 19″ impiega trasformatori Jensen® ad alte prestazioni per segnali superiori a +25dB. Ciò rende l'LX8-J particolarmente utile nella gestione di livelli di sistema elevati in cui è necessario eliminare il rumore dovuto alla contaminazione del loop di terra. Il design compatto a singolo RU offre una scelta di connettori XLR, D-Sub ed Euro-block che rendono l'LX8-J facile da integrare in tutti i tipi di sistemi.

Applicazioni di LX8-J

Utilizzo  di LX8-J per dividere i livelli di linea sul palco

La registrazione dal vivo con preamplificatori di alta qualità garantisce i migliori risultati. Collegate i preamplificatori all'LX8-J e dividete il segnale al registratore e al PA utilizzando l'isolamento per eliminare ronzii e fruscii causati dai loop di massa.

Utilizzo di LX8-J per alimentare due diversi sistemi audio

La trasmissione dell'audio in vari ambienti, come grandi sale, sale multifunzionali o strutture di trasmissione, può spesso causare rumori che disturbano il sistema audio. LX8-J elimina i problemi di rumore dovuti ai loop di terra.

Utilizzo dell'LX8-J per alimentare torri di ritardo

Negli impianti di grandi dimensioni, l'invio dell'audio a più destinazioni può causare disturbi dovuti a condizioni di alimentazione precarie. LX8-J isola la seconda uscita per eliminare i loop di massa, riducendo i problemi di configurazione del sistema.

Specifiche Tecniche di LX8-J


• Tipo di circuito audio: Splitter di linea passivo basato su trasformatore


• Trasformatore: Jensen JT-123-SLPC


• Numero di canali: Splitter a 3 vie a 8 canali


• Risposta in frequenza: 20 Hz ~ 20 kHz (+0 dB/-0,1 dB)


• Gamma dinamica: 140 dB


• Distorsione armonica totale: 0,003% @ 1kHz


• Deviazione di fase: 0,2° @ 100Hz; 0,4° @ 20Hz


• Impedenza di ingresso: 600 Ohm, bilanciata


• Impedenza di uscita: 600 Ohm, bilanciata


• Rapporto di reiezione di modo comune: -85dB @ 60Hz


• Ingresso massimo: +26 dBu a 1 kHz, +24 dBu a 20 Hz

Caratteristiche


• Ground lift

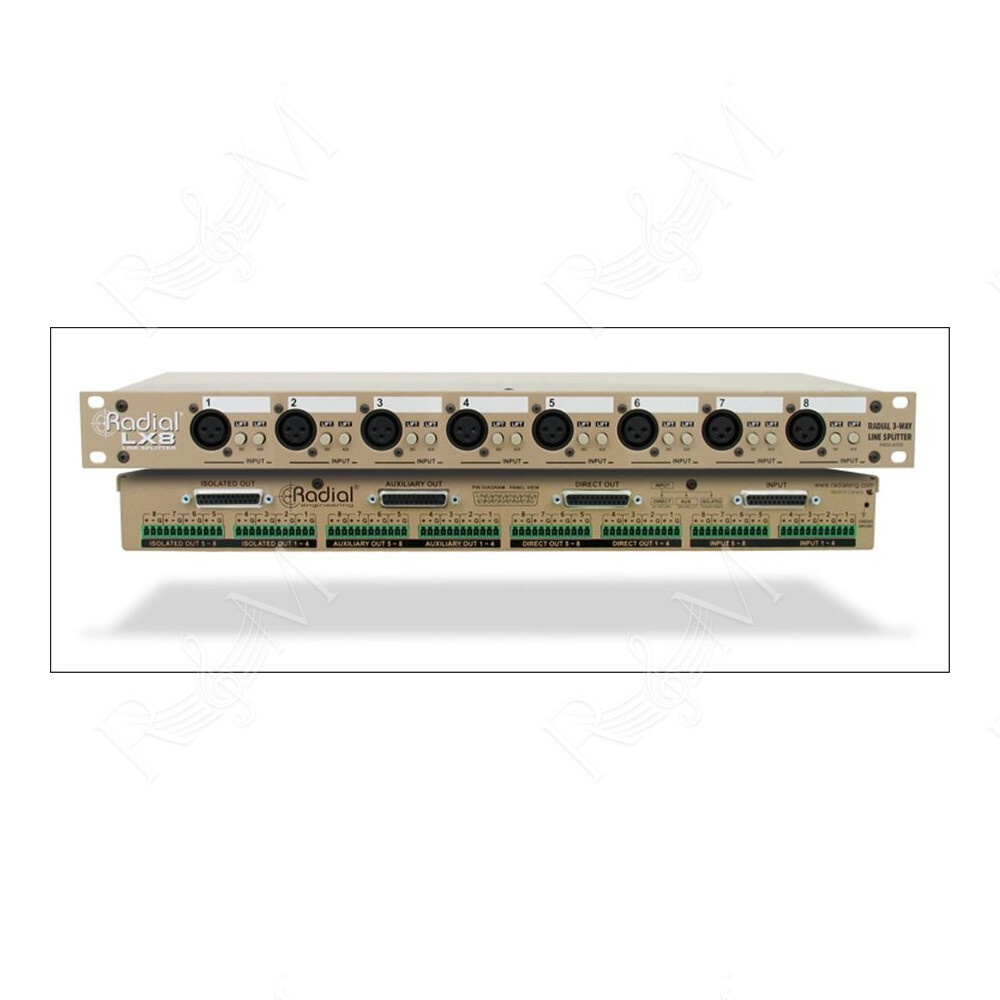

• Connettori di ingresso: XLR, DB-25, Euroblock


• Connettori di uscita: DB-25, Euroblock

Informazioni generali


• Costruzione: acciaio calibro 14


• Dimensioni (L x P x A): 48,25 x 15,25 x 4,45 cm


• Peso: 3,4 kg


• Alimentazione: Passiva, non richiede alimentazione


• Condizioni: Da utilizzare solo in luoghi asciutti a temperature comprese tra 5 °C e 40 °C
