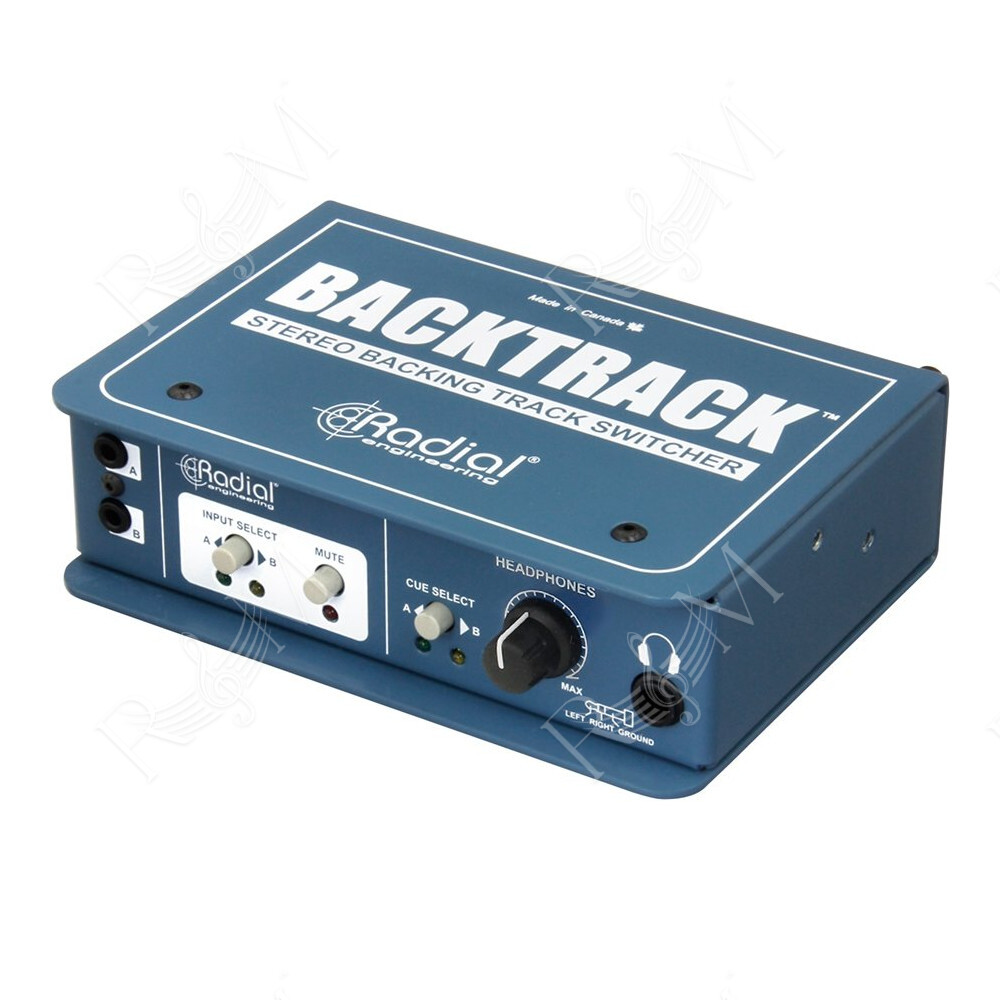

Radial Backtrack è uno switcher stereo compatto che consente di commutare rapidamente tra due sorgenti audio stereo (A/B) in contesti live o di playback. Dotato di ingressi ¼″ TRS e 3,5 mm, uscite XLR isolate da trasformatore e ground lift per eliminare ronzii e buzz da loop di massa, uscita cuffie con livello e selezione Cue, e controllo remoto tramite pedale JR-2 (opzionale). Offre flessibilità e affidabilità per gestire backing track ridondanti, sorgenti audio multiple sul palco o in installazioni professionali.

Caratteristiche di rilievo


• Passaggio tra due sorgenti stereo di basi musicali sul palco.


• Facile collegamento dei dispositivi di riproduzione con jack TRS da ¼” e 3,5 mm.


• Uscita cuffie per ascoltare in silenzio i brani.


• Uscite principali isolate con trasformatore per eliminare ronzii e fruscii.

Backtrack è progettato per garantire continuità e controllo sulle sorgenti audio stereo in situazioni dove la stabilità è cruciale, come performance con backing track, presentazioni o sistemi di intrattenimento live. La commutazione tra due sorgenti stereo avviene tramite il selettore A/B, con possibilità di comando remoto tramite pedale JR-2 (non incluso), permettendo la selezione rapida della sorgente attiva senza interrompere il segnale inviato al sistema PA o ai monitor.

La sezione uscite principali utilizza trasformatori di isolamento per ridurre rumori di massa e interferenze, mentre il ground lift sulle uscite XLR elimina ulteriormente buzz indesiderati causati da loop di terra. La uscita cuffie con controllo di livello e selettore di ingresso consente di cueing silenzioso delle tracce prima della commutazione, senza influire sul segnale audio principale

Il circuito audio è passivo, preservando l’integrità del segnale tra ingressi e uscite, mentre un amplificatore attivo dedicato gestisce l’uscita cuffie. La costruzione in acciaio calibro 14 garantisce robustezza e resistenza anche in uso scenico intensivo.

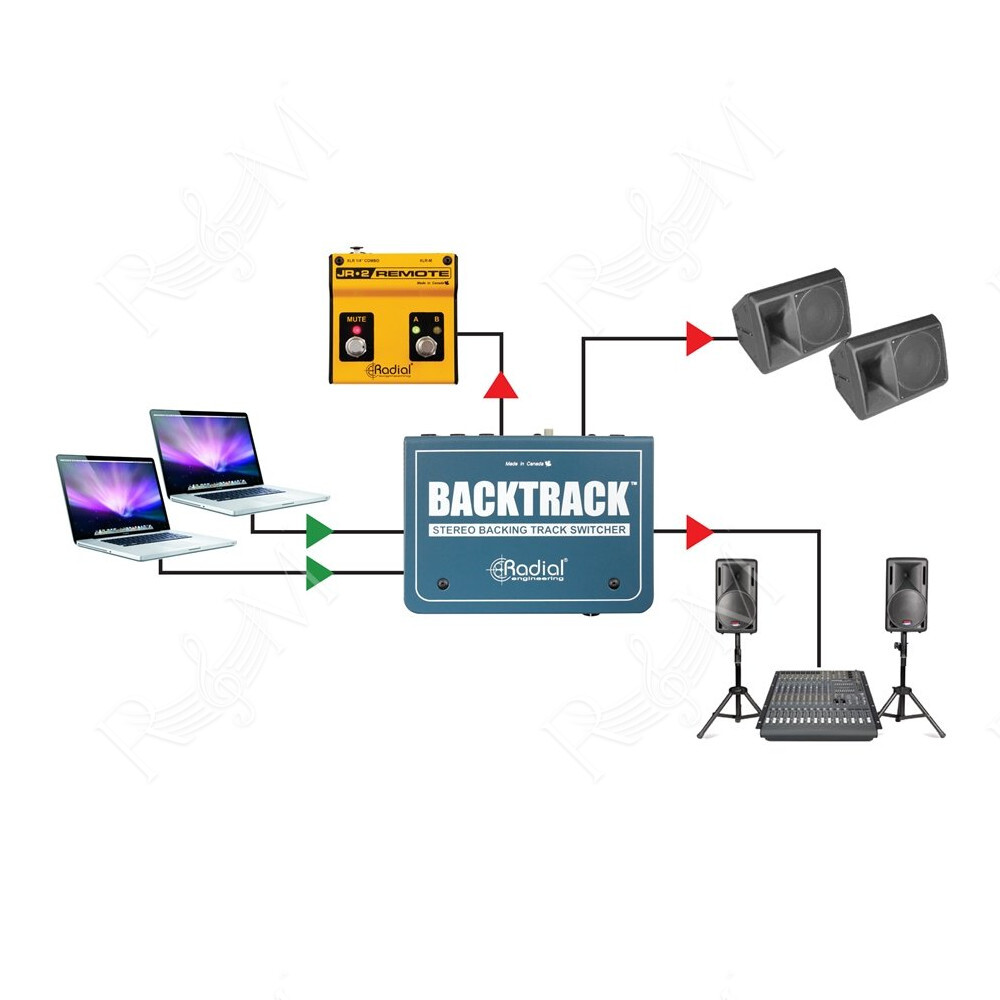

Applicazioni tipiche di Backtrack

Switching tra sorgenti di backing track stereo

Permette di commutare rapidamente tra due fonti stereo di backing track su palco, assicurando continuità anche in caso di interruzione della sorgente principale.

Cueing silenzioso tramite cuffie

La uscita cuffie con selettore e livello dedicato consente di monitorare ogni sorgente in anticipo senza interrompere l’audio inviato al PA o ai monitor di palco.

Commutazione remota

Con un pedale JR-2 (remote footswitch) collegato, gli operatori possono alternare le sorgenti da remoto, utile in performance dal vivo o situazioni di presentazione.

Uso con diversi dispositivi di playback. Compatibile con smartphone, tablet, laptop o interfacce audio, grazie ai connettori TRS e 3.5 mm, che facilitano l’integrazione di fonti consumer e pro.

Specifiche tecniche di Backtrack


• Tipo circuito audio: passivo con amplificatore attivo per cuffie


• Numero di canali: 2 (stereo)


• Risposta in frequenza: 20 Hz – 20 kHz (-0.5/+0.5 dB)


• Dynamic range: > +130 dBu


• THD: 0.007 % @ 0 dBu, 1 kHz


• IMD: 0.02 % @ 0 dBu, 1 kHz


• Noise floor: -105 dBu


• Ingresso massimo: > +25 dBu

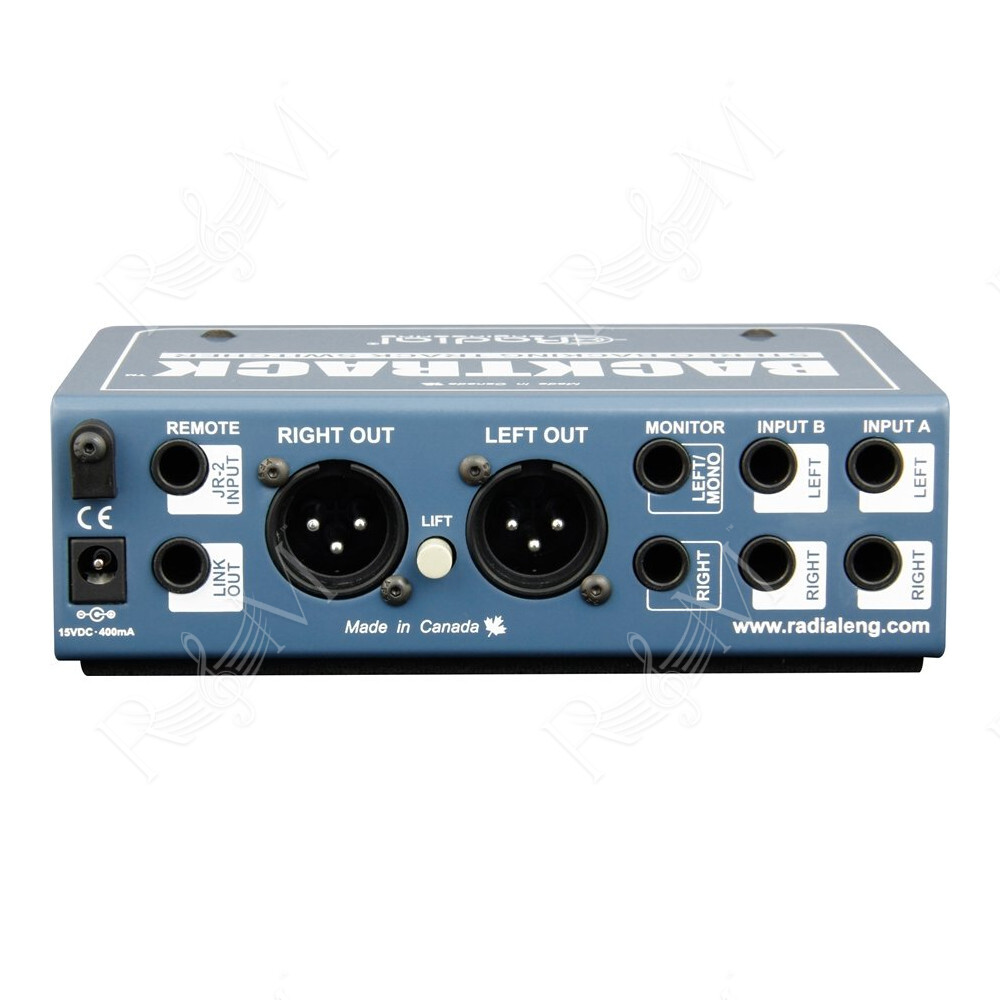

• Ingressi: 1/4″ TRS, 3.5 mm TRS


• Uscite: XLR bilanciate, 1/4″ TRS monitor

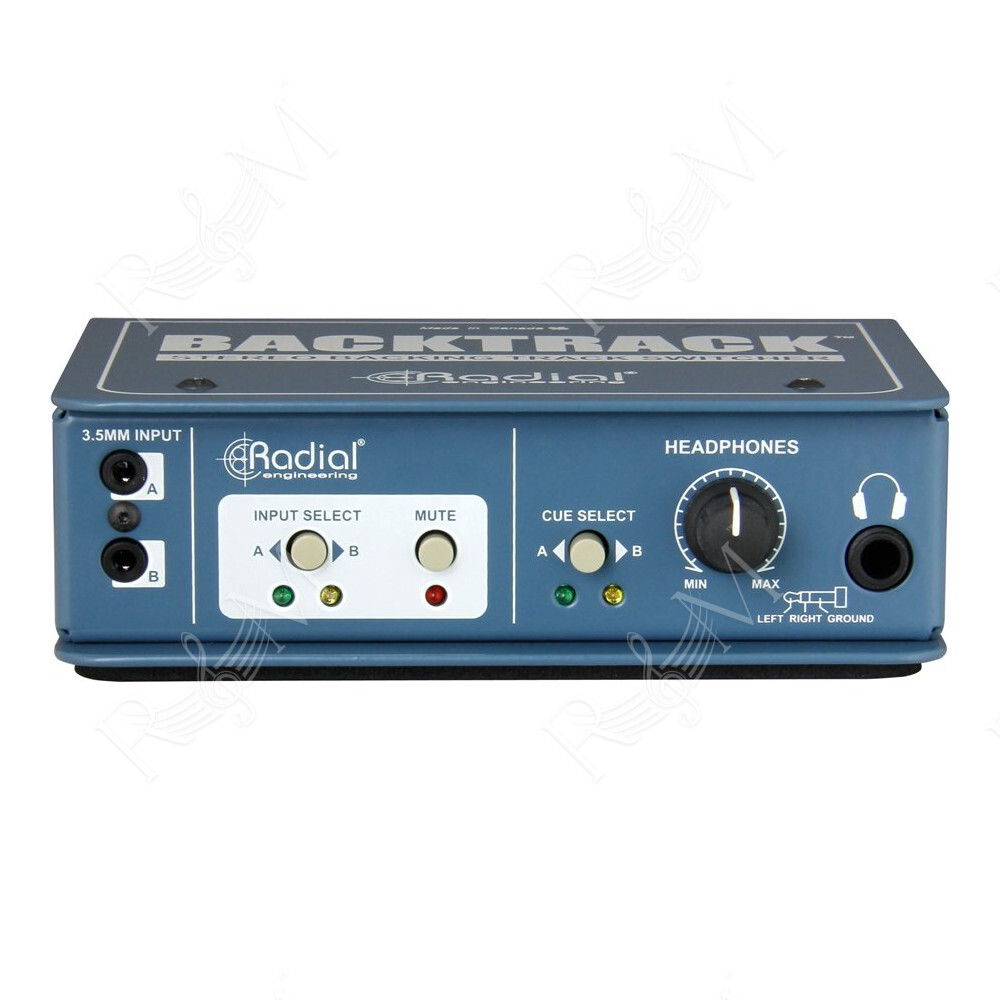

• Uscita cuffie: 1/4″ TRS con controllo di livello e selezione Cue


• Remote In: 1/4″ TRS per pedale JR-2


• Link Out: 1/4″ TRS per controllo di una seconda unità


• Ground lift: presente sulle uscite XLR


• Alimentazione: 15 VDC 100 mA (adattatore incluso)


• Costruzione: chassis in acciaio calibro 14


• Dimensioni (L×P×A): 117 × 150 × 48 mm


• Peso: ca. 1 kg


• Ambiente operativo: da 5 °C a 40 °C, solo luoghi asciutti
