Il Volume (X) Pedal è il pedale volume e di espressione di casa Dunlop dalle dimensioni compatte, dotato di un sistema a bassa frizione e di un rocker a tensione regolabile. Può essere usato in modalità volume o espressione, per controllare specifici parametri di altri effetti.

PANORAMICA DEL DUNLOP DVP3 VOLUME (X) PEDAL

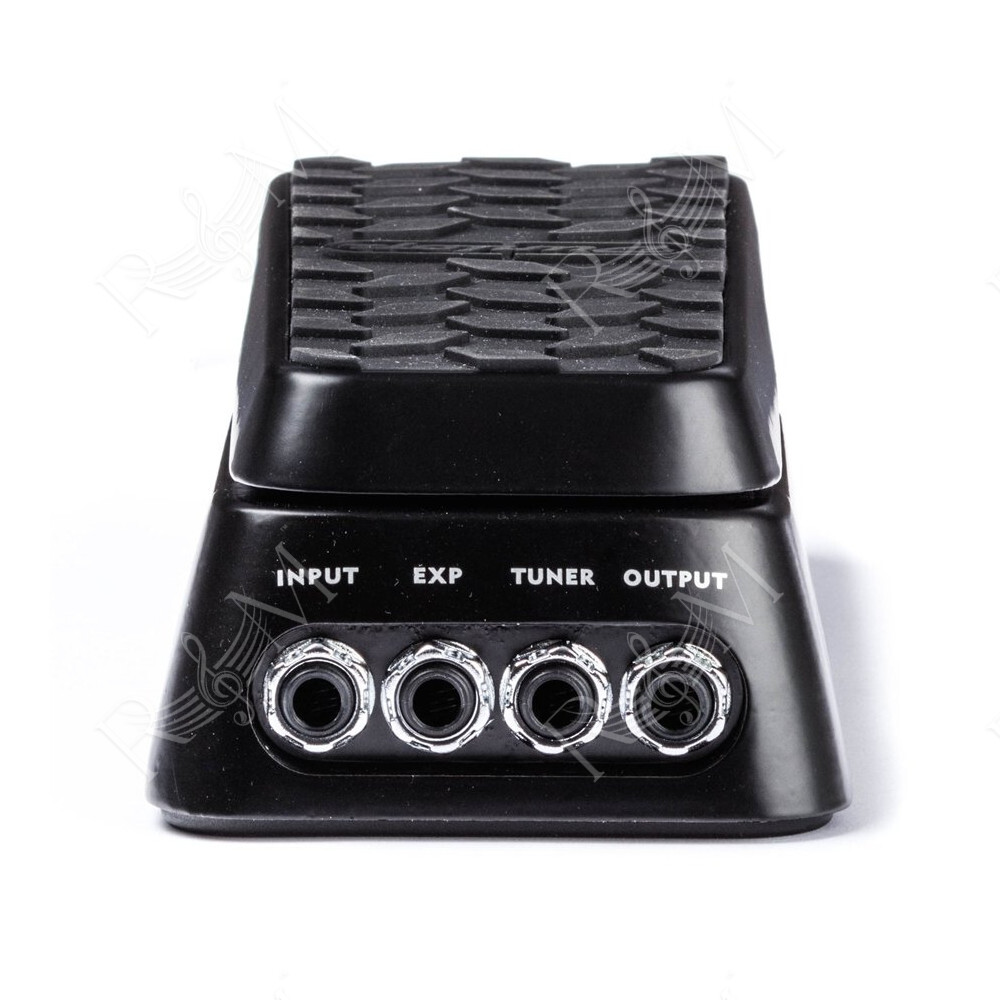

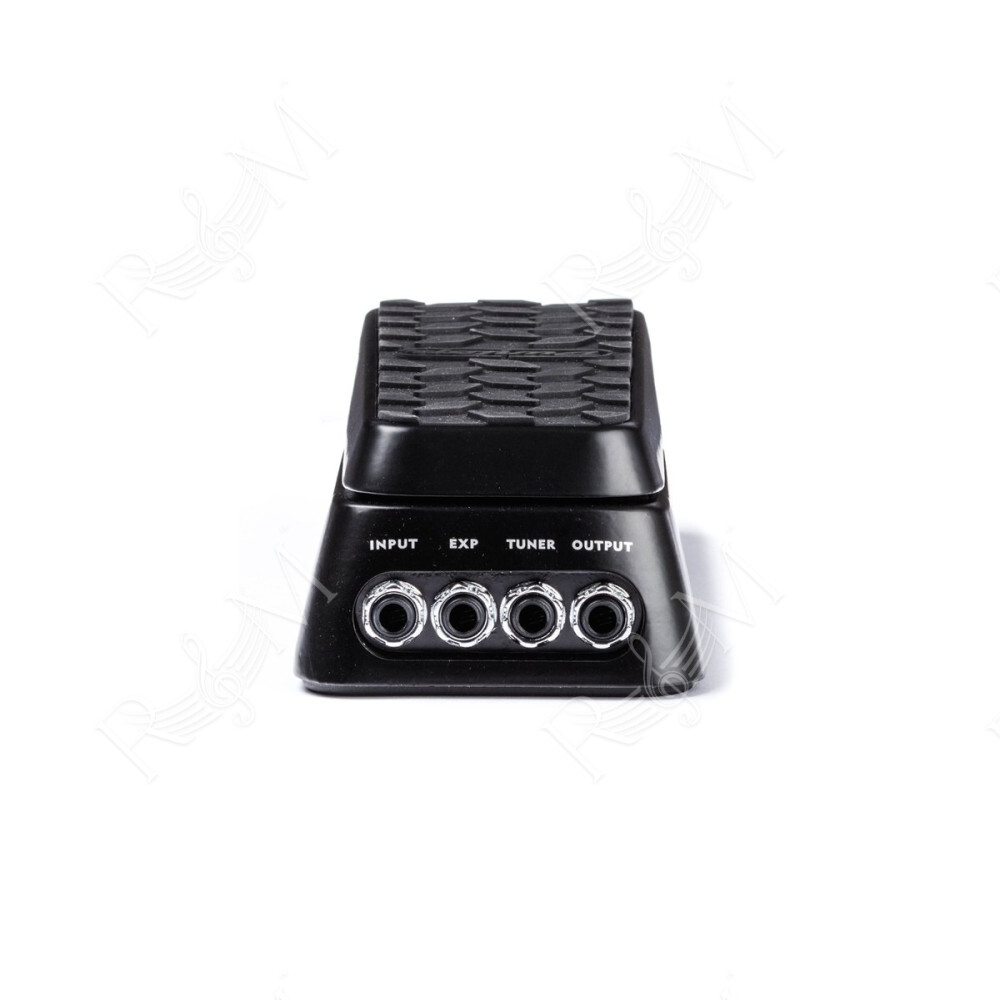

Il Dunlop Volume (X) Pedal è un pedale compatto che permette di creare volume swell fluidi o controllare i parametri di altri effetti. È robusto grazie al telaio in alluminio, al battistrada antiscivolo e al sistema Band-Drive a bassa tensione in attesa di brevetto, che garantisce un movimento estremamente fluido senza il rischio di rotture o scatti durante la corsa. Per la massima precisione, la tensione del rocked del DVP3 è completamente regolabile. Utilizzando il pedale in modalità espressione, il potenziometro interno imposta il livello minimo del parametro che si sta controllando. Uno switch interno permette di invertire le posizioni tallone giù e punta giù, per la massima personalizzazione. Nella parte frontale dello strumento sono presenti le connesioni INPUT e OUTPUT, il jack EXP per utilizzare il pedale in modalità espressione e l'uscita TUNER per un'accordatura silenziosa sul palco.

È consigliato posizionare il Volume (X) all'inizio della catena effetti. Collegare un cavo dalla chitarra al jack di ingresso del Volume (X). Opzionale: collegare un cavo dall'uscita Tuner a un accordatore. Il segnale che va all'accordatore rimane attivo in qualsiasi posizione sia il rocker.

MODALITÀ VOLUME (250 kΩ POT)

Collegare un cavo dall'uscita del Dunlop Volume (X) all'amplificatore. Con il pedale in posizione "punta giù", impostare il volume massimo desiderato di chitarra e amplificatore. Muovere il rocker verso la posizione "tacco giù" per abbassare il volume. Il segnale di uscita viene mutato quando il rocker raggiunge la posizione "tacco giù".

MODALITÀ ESPRESSIONE (10 kΩ POT)

Collegare un cavo stereo o TRS dall'uscita EXP del Dunlop Volume (X) al jack di espressione dell'effetto di cui si vuole controllare un parametro. Con il pedale in posizione "punta giù", impostare il parametro da controllare al livello massimo desiderato. Opzionale: per impostare il livello minimo del paraemtro, utilizzare il potenziometro interno posizionato verso la parte frontale del pedale; ruotarlo in senso orario per aumentare il livello minimo o in senso antiorario per abbassarlo. Nota: l'impostazione di fabbrica è con il potenziometro completamente in senso antiorario. Muovere il rocker del pedale verso la posizione "tacco giù" per abbassare il valore del parametro dell'effetto all'interno del range di azione che va dall'impostazione del parametro dell'effetto a quella del potenziometro interno del Volume (X). Quando il rocker è completamente in posizione "tacco giù", il parametro dell'effetto sarà al livello minimo impostato tramite il potenziometro interno. Opzionale: utilizzare lo switch blu interno per invertire le posizioni "punta giù" e "tacco giù".

TENSIONE DEL ROCKER REGOLABILE

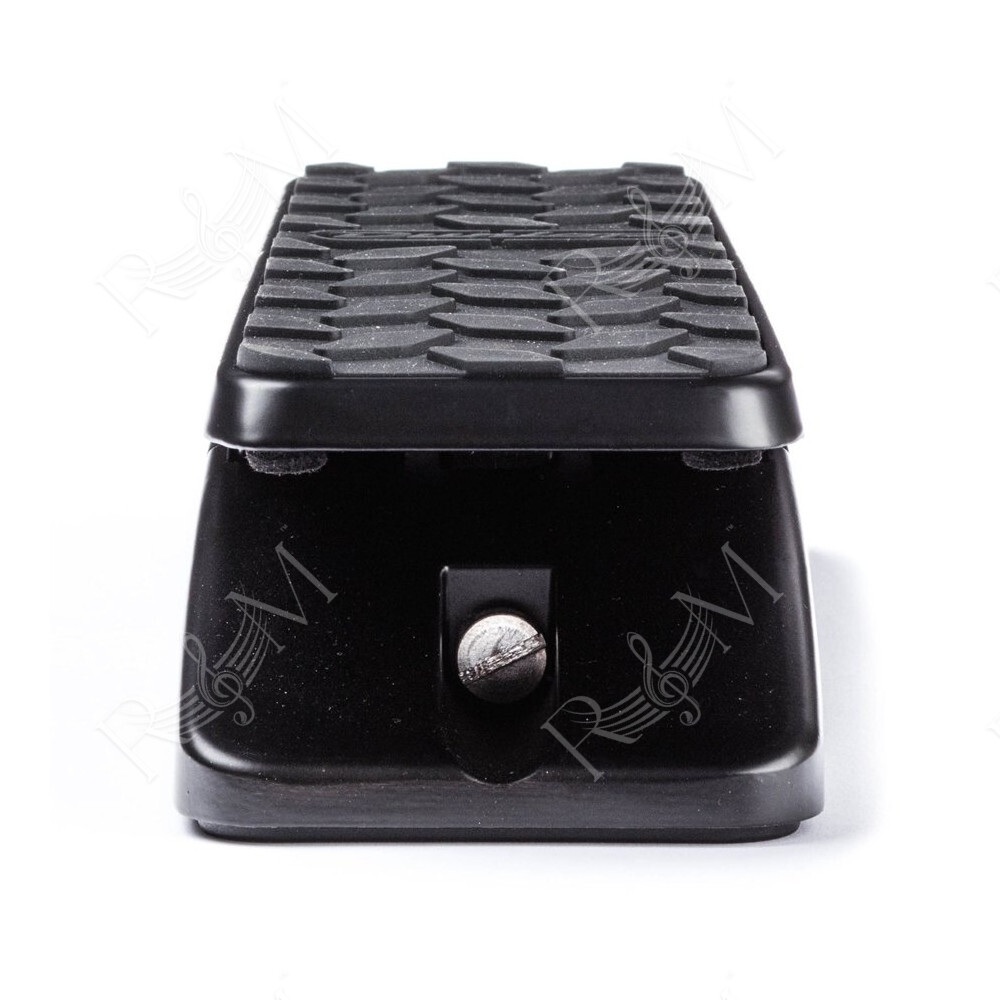

Per regolare la tensione del rocker, posizionare il pedale in posizione "punta giù". Inserire un cacciavite piatto da 1/4" nella vite nella parte del pedale rivolta verso il tallone. Ruotare in senso orario per aumentare la resistenza o in senso antiorario per ridurla.

CONTROLLI DEL DUNLOP DVP3 VOLUME (X) PEDAL

EXP: uscita per controllare un parametro di un effetto in modalità espressione

TUNER: invia un segnale costante a un accordatore esterno

POT INTERNO 50 kΩ: imposta il valore minimo della posizione "tacco giù", collegato in serie con l'expression pot

SWITCH INTERNO: inverte il verso di funzionamento del pedale (inverte le posizioni "punta giù", massimo di default, e "tacco giù", minimo di default)

SPECIFICHE TECNICHE DEL DUNLOP DVP3 VOLUME (X) PEDAL

Alimentazione: il Dunlop Volume (X) è un pedale passivo e non richiede alimentazione

Altezza: 65.4 mm

Larghezza: 98 mm

Lunghezza: 253.8 mm

Peso: 1.242 kg
