Con StageDirect di Radial Engineering Direct Box attiva dedicata a chitarristi e bassisti, è possibile collegare direttamente un Set Up composto da due strumenti, accordatore ed amplificatore con la commutazione silenziosa fra le varie uscite, bilanciarlo il segnale ed inviarlo ad un Mixer o un sistema di registrazione.

Caratteristiche di rilievo


• DI attiva con mute a pedale e uscita accordatore


• Commutazione silenziosa degli strumenti sul palco


• Elimina il feedback quando lo strumento non è in uso


• Il telecomando consente di disattivare il segnale durante la commutazione

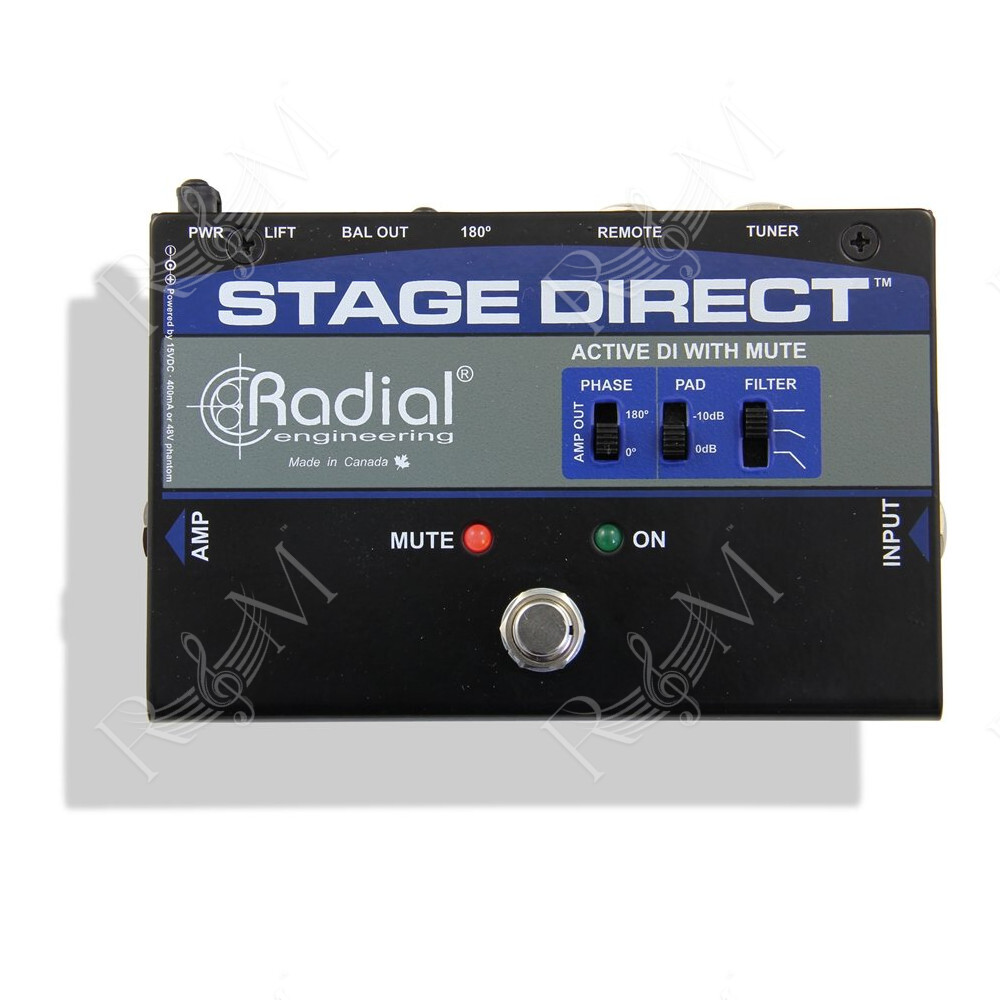

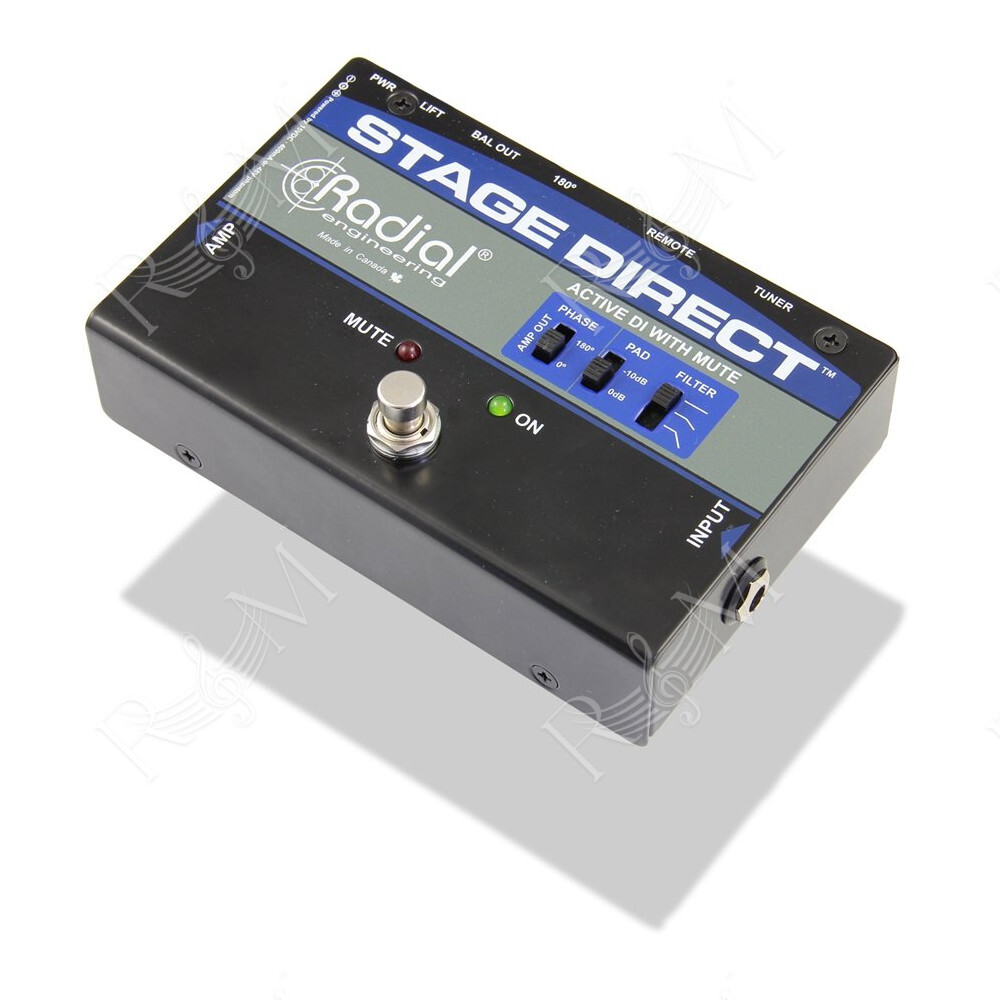

La StageDirect di Radial è una direct box attiva, concepita per i musicisti che necessitano di un controllo extra sul palco, è dotata di ingresso Hi-Z per strumenti, un'uscita passante per l'amplificatore sul palco e un'uscita bilanciata Low-Z per il sistema PA. StageDirect dispone inoltre di un secondo ingresso Hi-Z, con un selettore a pedale per il passaggio istantaneo tra due strumenti, di un'uscita dedicata per l’accordatore e di un interruttore Mute a pedale che silenzia il segnale diretto al PA e all'amplificatore, lasciando attiva solo l'uscita per accordatore. In questo modo il musicista può silenziare la chitarra quando non è in uso o accordarla tra un brano e l'altro.

L'innovativo design del circuito combina un driver di ingresso FET di classe A con un amplificatore operazionale a basso rumore che offre audio di qualta qualità su tutta la gamme delle frequenze. È presente un pad d'attenuazione -10 dB per strumenti con alti livelli d'uscita come basi o tastiere. Il filtro passa-alto attenua i bassi eccessivi mentre l'inversione di polarità a 180° può essere utilizzato per aiutare l'allineamento di fase dell'amplificatore sul palco con il PA o per eliminare i “punti caldi” acustici sul palco.

StageDirect Applicazioni

Chitarra acustica

E' possibile passare liberamente da uno strumento all'altro, inviando contemporanemente un segnale pulito al PA e all'amplificatore da palco. I LED forniscono un feedback visivo immediato per sapere quale strumento è attivo.

Basso elettrico

Con StageDirect è possibile passare in modo silenziso dal basso attivo a quello passivo, inviando un segnale DI bilanciato al PA e allo stesso tempo alimentare un amplificatore da palco. l'interruttore mute permette l'accordatura silenziosa tra un brano e l'altro.

Mandolino/Dobro

Utilizzando un commutatore remoto come il Radial JR1-M™ è possibile disattivare il segnale audio durante l'accordatura o il cambio dei cavi degli strumenti, rendendo più facile al musicista la concentrazione sulla propria esecuzione senza altre preoccupazioni.

Specifiche Tecnice StageDirect


•  Tipo di circuito audio               Classe A-FET


•  Risposta in frequenza              20 Hz – 20 kHz


•  Gain                                                   +5 dB


•  Gamma dinamica                      100 dB


•  Rumore                                            -87 dBu


•  Ingresso massimo                     +13 dBu


•  Total harmonic distortion     0.01%


•  Distorsione da intermodulazione    0.012%


•  Impedenza di ingresso            250 kOhm


•  Impedenza di uscita                 250 Ohm


•  Deviazione di Fase                     8° a 50Hz

Caratteristiche Generali

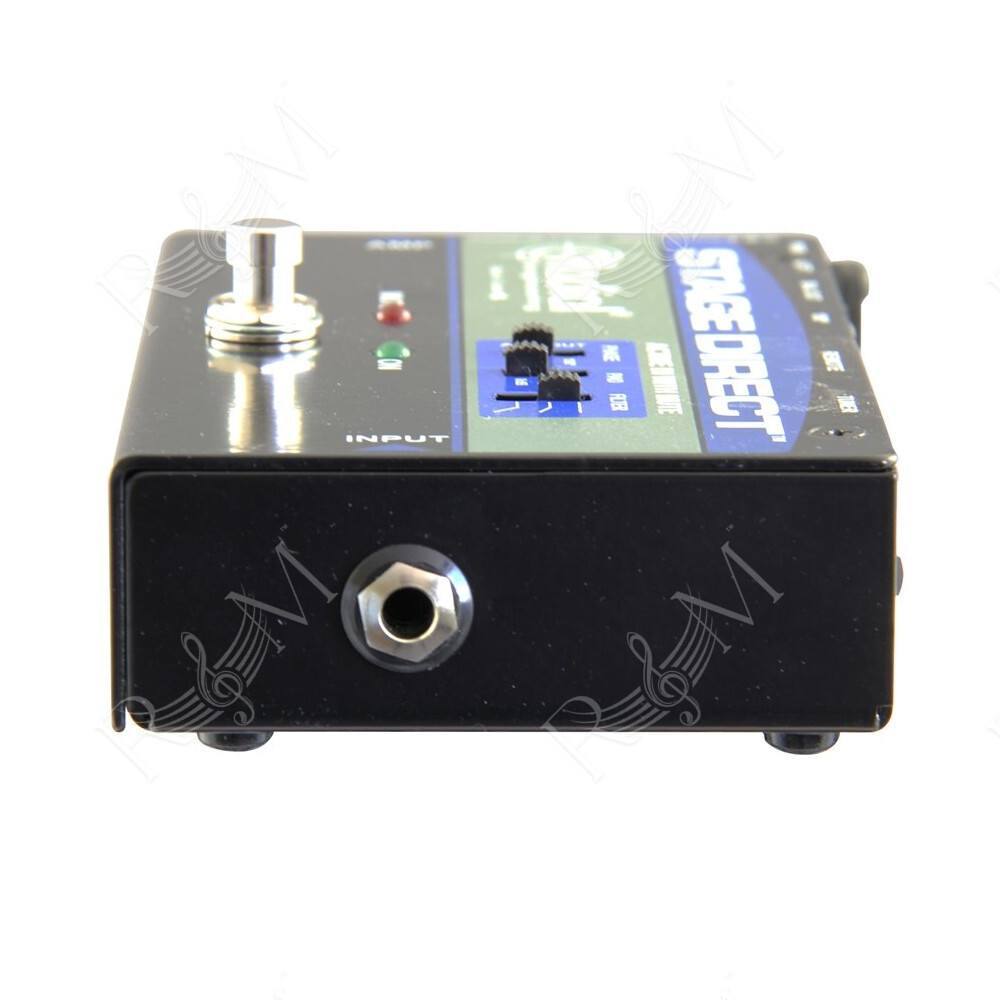

•  Ingresso strumentale                      Connettore Jack sbilanciato ¼” Hi-Z


•  Pad                                                     -10 dB


•  3 posizioni per filtro passa alto          Flat, -3 dB a 60 Hz, -3 dB a 200 Hz

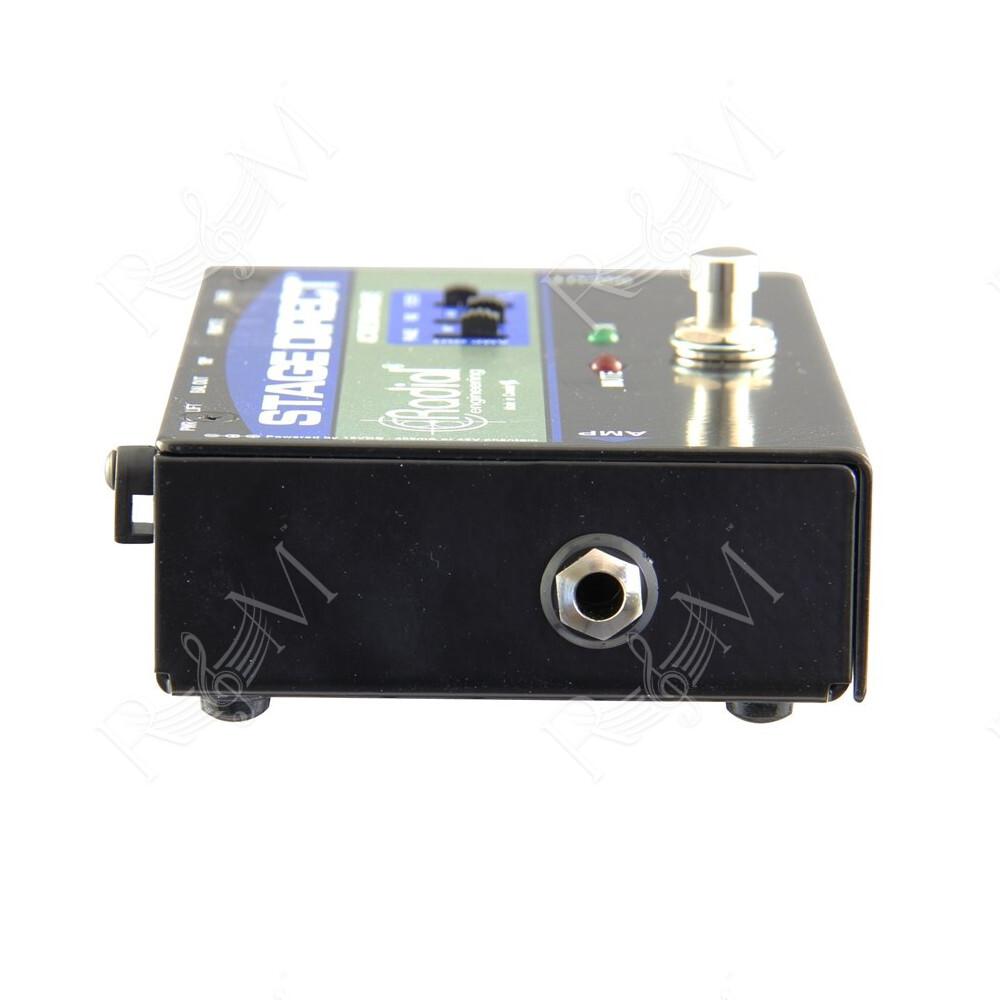

•  Uscita AMP                                     Connettore Jack sbilanciato ¼” isolato Hi-Z

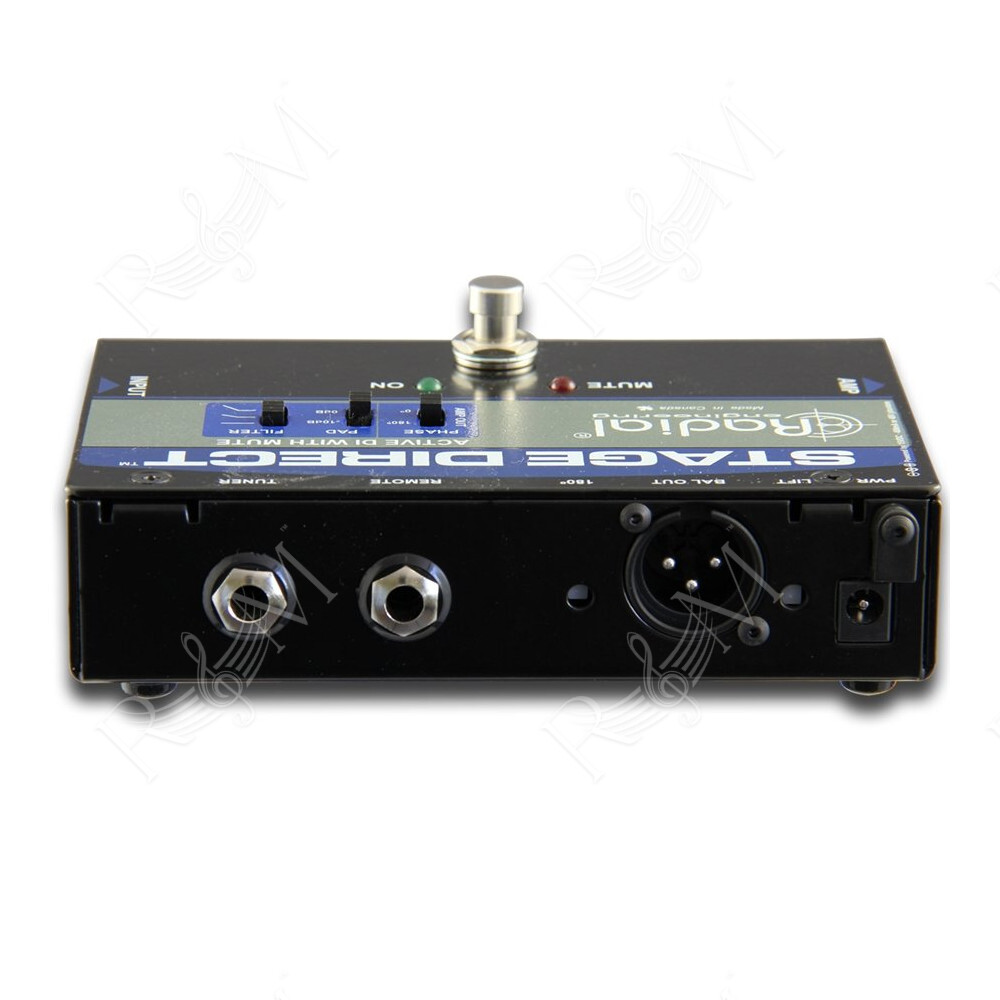

•  Uscita DI                                          Connettore XLR-M bilanciato Lo-Z


•  Contatti XLR                                  Pin 1 ground, Pin 2 (+), Pin 3 (-)


•  Ground                                             Pin 1 del connettore XLR


•  Polarità                                            Inverte il Pin 2 con il Pin 3 del XLR


•  Controlli locali                               Mute a pedale su tutte le uscite eccetto tuner


•  Controlli remoti                             Chiusura di contatto ad impulso ¼”


•  Alimentazione                               Con la phantom a 48V oppure dall’alimentatore esterno incluso da 15V


•  Costruzione                                  Acciaio


•  Finitura                                             Smalto cotto
