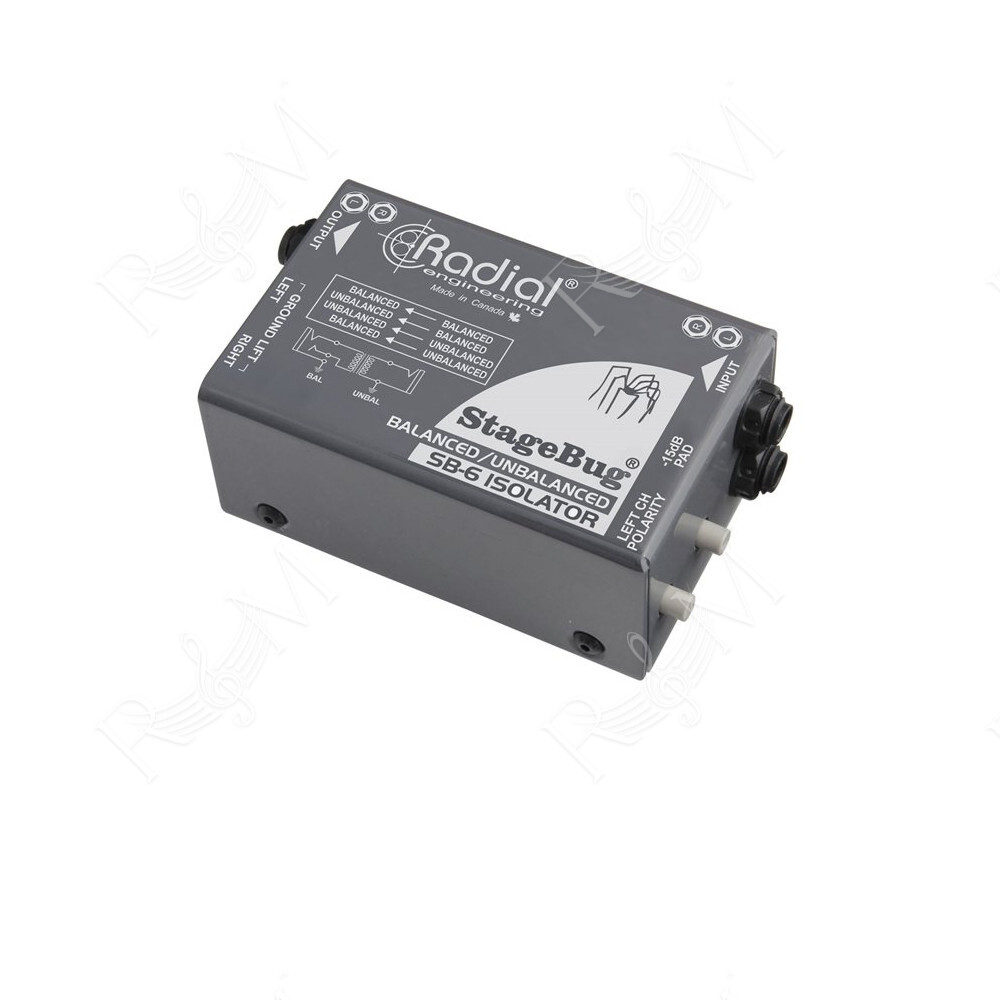

StageBug SB6 di Radial Engineering è un isolatore stereo passivo a due canali in grado di eliminare rumori e ronzii dovuti a loop di massa su segnali bilanciati o sbilanciati. E' dotato di pad in ingresso -15 dB, switch di fase 180° e due trasformatori lineari con una risposta in frequenza uniforme da 20 Hz a 20 kHz.

Caratteristiche di rilievo


•  Isolatore audio stereo passivo per segnali bilanciati e sbilanciati.


•  Due trasformatori di isolamento Eclipse ultralineari con risposta piatta 20 Hz–20 kHz ±1 dB.

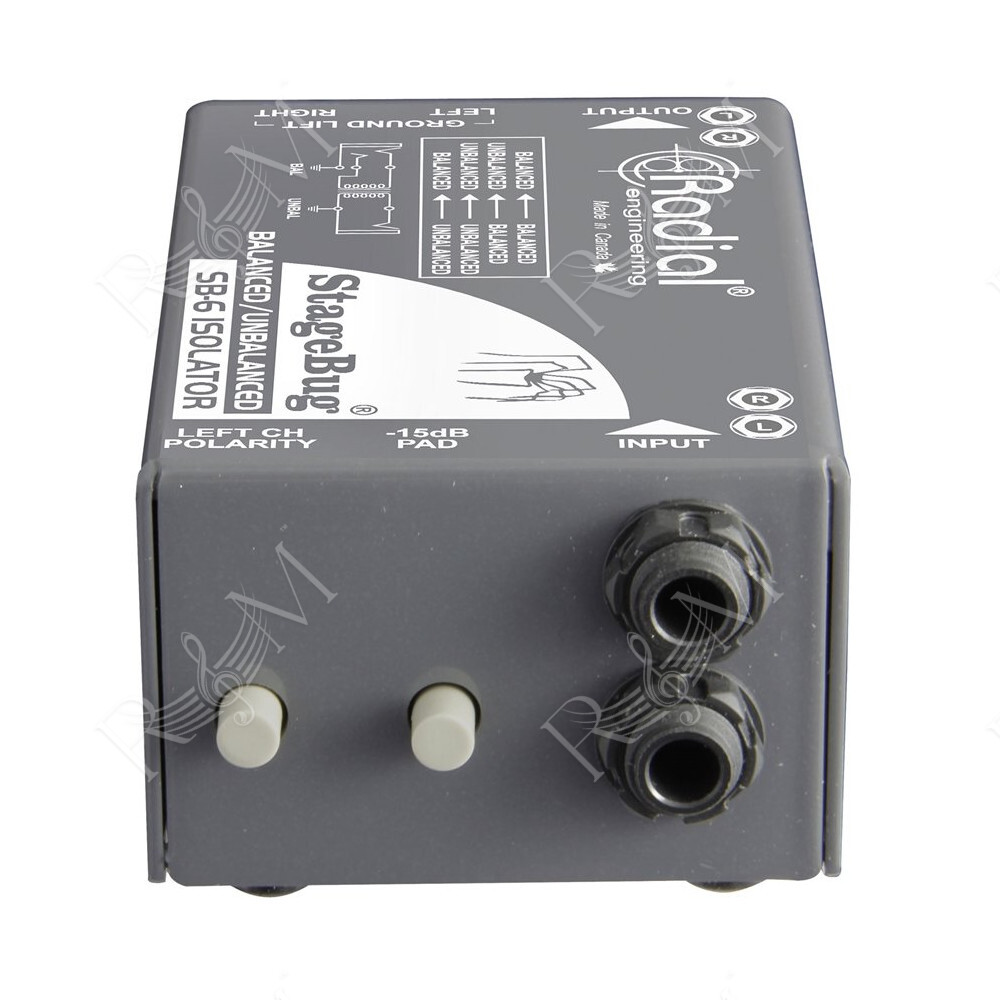

•  Pad ingresso –15 dB per gestire sorgenti ad alto livello senza distorsione.


•  Switch di polarità 180° per correggere problemi di fase in sistemi stereo.

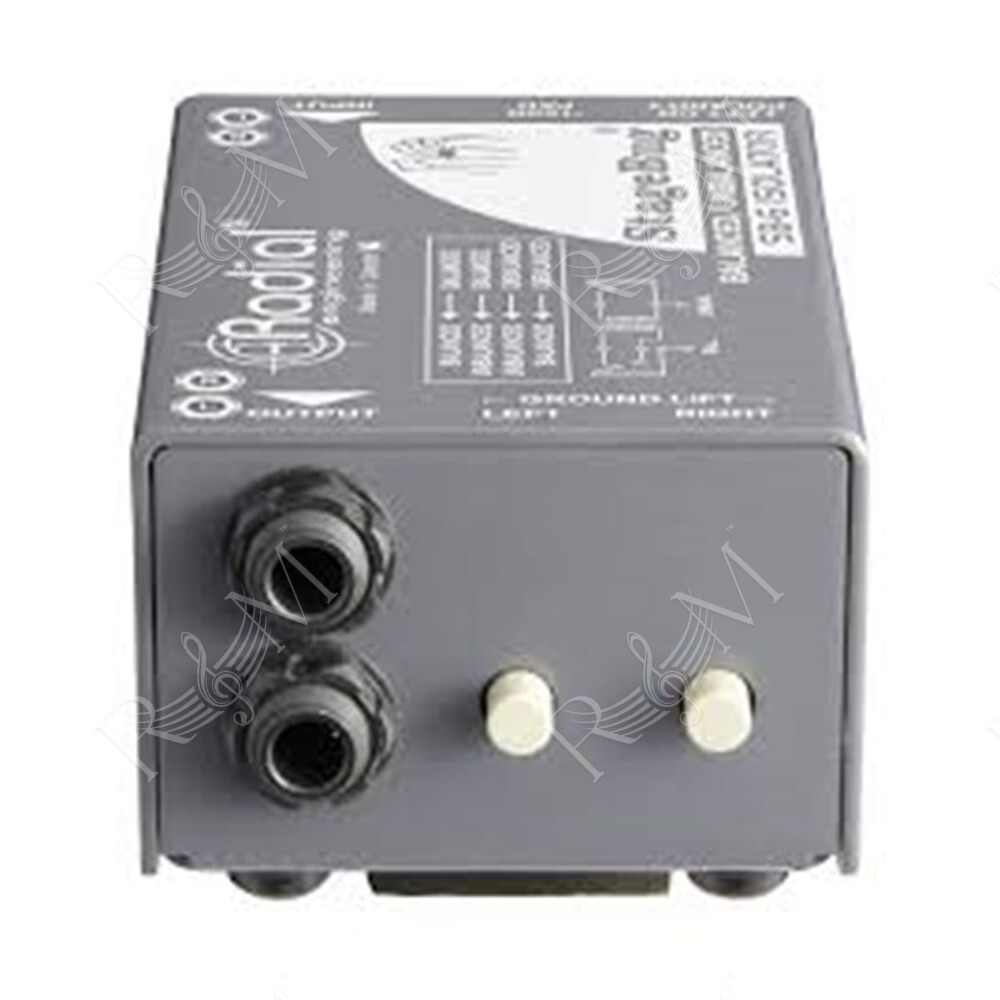

•  Ground lift indipendenti sui canali L/R per minimizzare ronzii da loop di massa.


•  Configurazione automatica HiZ / LoZ in base al tipo di connettore.


•  Nessuna alimentazione richiesta – completamente passivo.

Radial StageBug SB6 è un isolatore di linea stereo passivo progettato per risolvere rapidamente rumori indesiderati nelle catene audio professionali o semipro. Dotato di trasformatori di isolamento su entrambi i canali, il SB6 mantiene una risposta estremamente lineare sull’intera gamma audio e permette di intervenire su problemi comuni come loop di massa o disallineamenti di fase. La presenza di un pad di ingresso e di switch ground lift indipendenti aumenta la flessibilità operativa su sorgenti ad alto livello o linelevel bilanciato/sbilanciato, mentre il design completamente passivo richiede zero alimentazione.

 Applicazioni principali


•  Eliminare rumore e rumori di terra in configurazioni stereo tra mixer e amplificazione o PA.


•  Pulire segnali linelevel da dispositivi consumer o professionali senza alimentazione aggiuntiva.


•  Isolare segnali stereo in pedalboard o rack per chitarra per ridurre ronzii e interferenze.


•  Correggere fase tra diffusori o amplificatori grazie allo switch di polarità.


•  Gestire segnali ad alto output con il pad di ingresso per evitare clipping o distorsione.

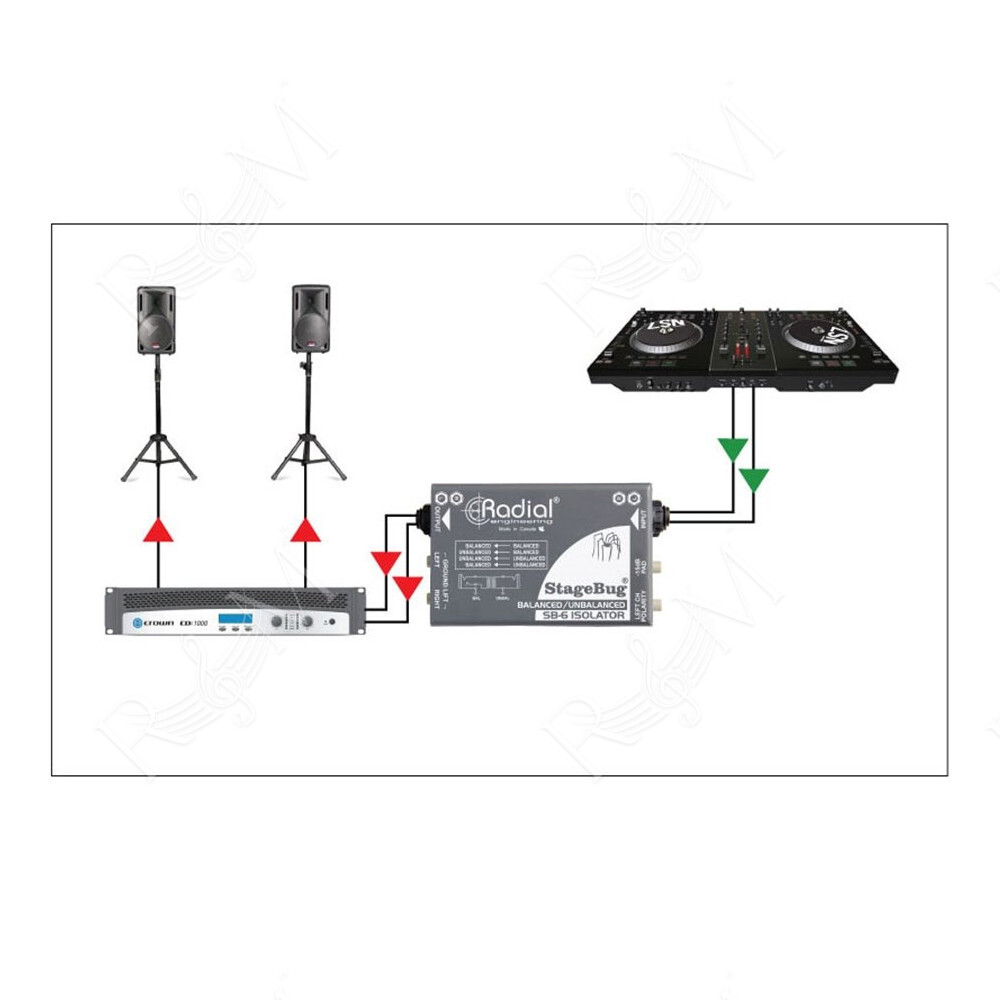

Utilizzo di SB-6 in configurazione stereo

SB-6 consente di isolare l’uscita di un mixer DJ verso un finale di potenza, eliminando ronzii e interferenze causati da loop di massa. Possono essere utilizzati sia connettori jack da ¼” mono sia TRS.

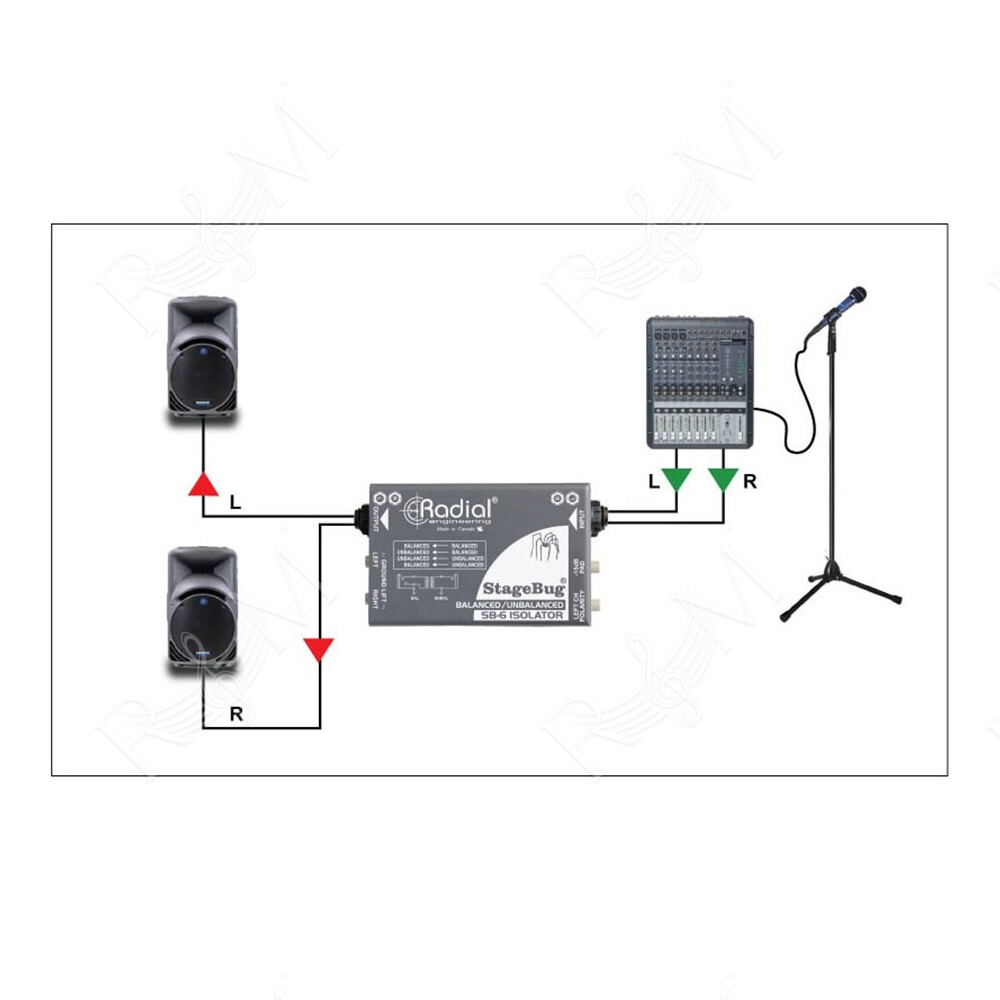

Utilizzo di SB-6 in contesti professionali

In sistemi con più diffusori è frequente riscontrare rumori dovuti a impianti di alimentazione non perfettamente bilanciati o a offset DC. Lo SB-6 permette di isolare diffusori remoti, risolvendo efficacemente queste problematiche.

Utilizzo di SB-6 in un setup per chitarra

SB-6 aiuta a eliminare il rumore isolando l’amplificatore per chitarra da altre apparecchiature elettroniche. È particolarmente indicato tra pedaliera e amplificatore o in abbinamento a sistemi wireless.

 Scheda Tecnica di Radial StageBug SB6


• Circuito audio: Trasformatori passivi (Eclipse custom).


• Risposta in frequenza: 20 Hz – 20 kHz ±1 dB.


• Gamma dinamica: > 140 dB.


• Guadagno: 2 dB.


• Distorsione armonica totale: < 0.0008 % @ 1 kHz.


•  Deviazione di fase: > 5° @ 30 Hz.


•  Impedenza di ingresso: 47 kΩ variabile con carico.


•  Impedenza di uscita: 600 Ω.


•  Livello massimo ingresso: > +25 dBu.

Ingressi / Uscite


•  2 × ¼″ TRS bilanciati o sbilanciati (L/R).


•  Pad ingresso –15 dB.


•  Ground lift L/R.


•  Polarity reverse 180°.

Meccanica


•  Costruzione: telaio e rivestimento esterno in acciaio calibro 14


•  Dimensioni (L × W × D): 100 × 65 × 43 mm.


•  Peso: ≈ 0.9 lb / 408 g.

Alimentazione: Passivo – nessuna alimentazione richiesta.

Condizioni d’uso: Uso in ambienti asciutti 5 °C – 40 °C.
