DZ-MATRIX

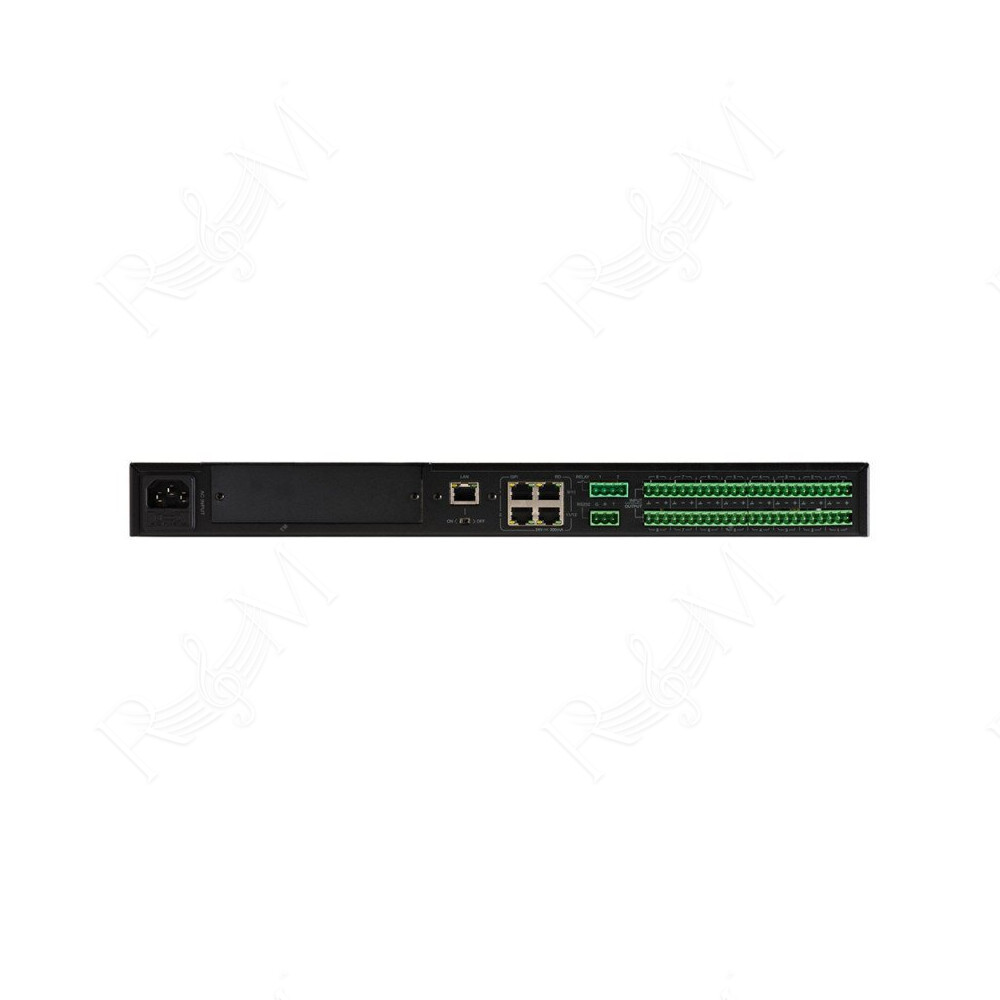

Matrice digitale 12 x 12 (8 x 8 analogica + 4 x 4 remota) controllabile via software con possibilità di aggiungere 8 ingressi / uscite digitali e collegare fino a 16 matrici tramite la scheda Dante opzionale.Il software consente di assegnare tutti gli ingressi e le uscite e di elaborare il segnale in base alle esigenze dell'impianto. L'App compatibile con IOS e Android fornisce l'accesso a tutte le impostazioni essenziali su smartphone e tablet. Le numerose possibilità di rete e l'opzione Dante la rendono adatta a installazioni per centri commerciali, ristoranti, hotel, musei, sale conferenza, ovunque il numero d'ingressi e zone di trasmissione richieda una parametrizzazione precisa. Pannello posteriore INPUT: connettore Euroblock con 8 ingressi analogici bilanciati OUTPUT: connettore Euroblock con 8 uscite analogiche bilanciate LAN: porta per connessione Ethernet, 10/100 M adattiva, con funzione DHCP GPI: questa funzione viene utilizzata per controllare la priorità d’ingresso / uscita / disattivazione di tutte le uscite dei canali 1-8 Interruttore ON/OFF: abilita o disabilita la porta Ethernet RD 9/10, 11/12: porte RD per il collegamento di un accessorio di controllo remoto come DZ-BOX22, DZ-CTL, DZ-CTL2OUT, DZ-EXPAND e DZ-MICDESK. Queste porte trasmettono e ricevono audio digitale AES3 e dati di controllo RELAY: Contatti puliti il cui stato ON/OFF può essere controllato individualmente nel menu "SYSTEM". Sono generalmente utilizzati come interruttori per apparecchiature elettriche di terze parti. Attenzione: 24 VDC, corrente di controllo: inferiore a 500 mA RS232: questa interfaccia viene utilizzata per controllare in remoto i parametri DZ-MATRIX, come la modifica di un preset o la modifica del guadagno di un canale Software Il software consente di gestire tutti gli ingressi e le uscite e di effettuare tutte le impostazioni sui canali: impostazioni DSP di ingresso, matrice, DSP di uscita, priorità, eliminatore di feedback, mix automatico, preset, backup, collegamento di ingressi o uscite stereo ecc. DSP CHANNEL: controllo degli ingressi con regolazioni di livelli, EQ, compressione, filtri, alimentazione Phantom, ecc. DUCKER: controllo prioritario, permette di selezionare i canali prioritari e su cui agiscono. Impostazione di soglie di trigger indipendenti su tutte le uscite MATRIX: controllo della matrice con assegnazione di ingressi e uscite. Nota: i canali da 01 a 08 sono canali Dante, accessibili solo quando la scheda DZ-DANTE (opzionale) è attiva FBB: controllo del feedback con scelta di ingressi e uscite. La regolazione del filtro statico o dinamico a 24 punti viene eseguita automaticamente SAVE / LOAD / COPY: consente di gestire i backup nella matrice o sul tuo computer. Permette di salvare, sotto forma di preset, gli stati della matrice con tutte le impostazioni, di importarli o esportarli. Puoi anche copiare le impostazioni di un canale su un altro AUTO MIXER: controlla automaticamente i guadagni di più microfoni in tempo reale, riducendo il feedback, il rumore e l’effetto di filtraggio a pettine dei microfoni vicini. Mantiene un guadagno di sistema costante e la dissolvenza incrociata perfettamente senza alcuna compressione del segnale SYSTEM: permette di agire sui contatti puliti, ripristinare le impostazioni di default della matrice, modificare il nome della matrice, gestire i GPI 1 e 2, gestire la password DEVICE INFO: permette di visualizzare tutte le informazioni delle periferiche collegate alla matrice MOBILE APP: l'App DZ-Control, compatibile con iOS e Android, consente di controllare la matrice dallo smartphone o dal tablet.

Specifiche Tecniche:

Technical characteristics

Analog I/O 8 x 8

• Connectors: Euroblock 8 x 3 pins, 5 mm pitch
• CODEC: CS5368-CQZ 24 bit, 48 kHz A/D, CS5368-CQZ 24 bit, 48 kHz D/A

Inputs

• Symmetrical
• Gain setting: 0 dB to 50 dB, 12 dB steps
• Impedance: 6.5 kohm
• Phantom power: +48 V_DC, 10 mA max per input
• Signal to noise ratio: < 0.01%, 20 Hz - 20 kHz, 0 dBu
• Maximum level: 20 dBu (7.746 V_RMS)
• Frequency response: 20 Hz - 20 kHz, 0 dB ±1.5 dB
• Dynamic range: -126 dBu
• Crossover distortion: -70 dB max, A-weighting 20 Hz ~ 20 kHz, +20 dB

Outputs

• Symmetrical
• Impedance: 240 ohm
• Maximum level: +20 dBu
• Frequency response: 20 Hz - 20 kHz, 0 dB ±1.5 dB
• Dynamic range: -107 dBu max, A-weighted
• Crossover distortion: -87 dB, A-weighted

Indicators

• Signal: -30 dBu, green LED
• Clip: +17 dBu, red LED

DSP

• Processor: SHARC ADSP-21489, 450 MHz
• Data bus length: 32 / 64 bits floating point

Dimensions

• W x H x D: 48.3 x 4.4 x 25.6 cm
