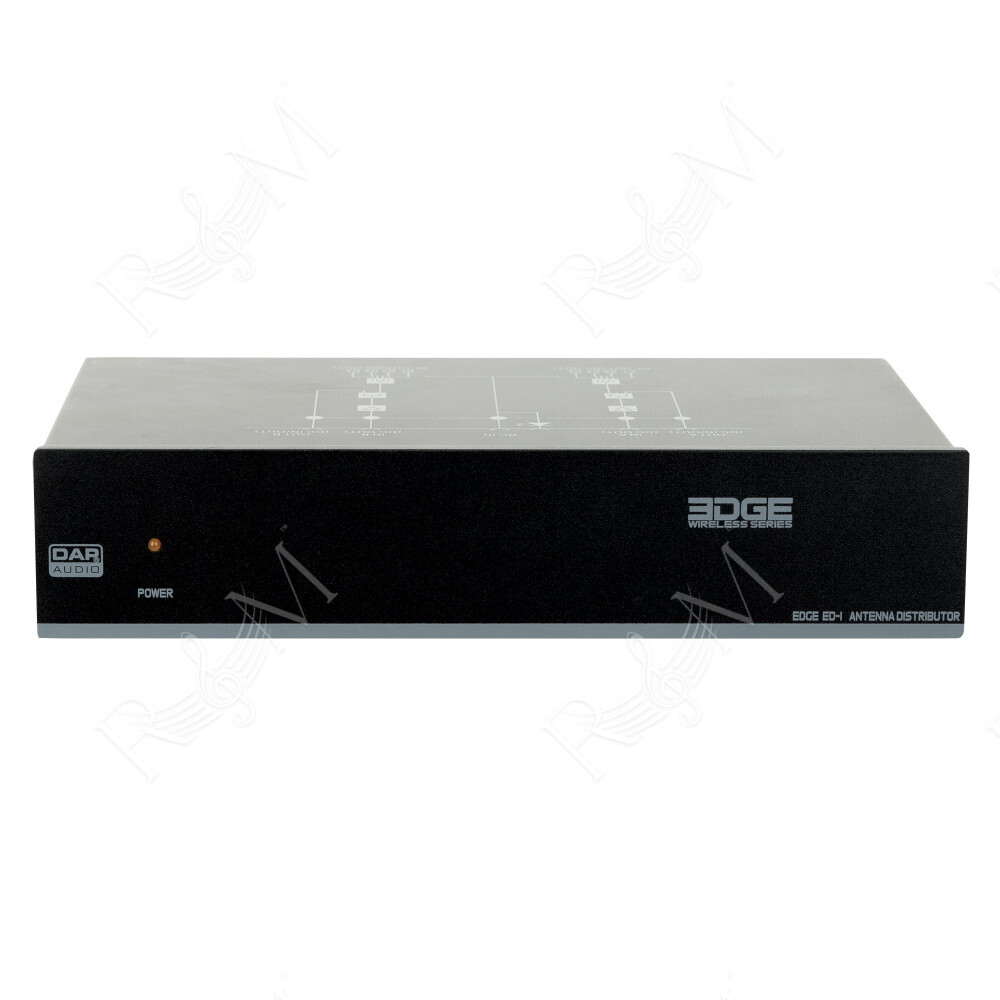

EDGE ED-1

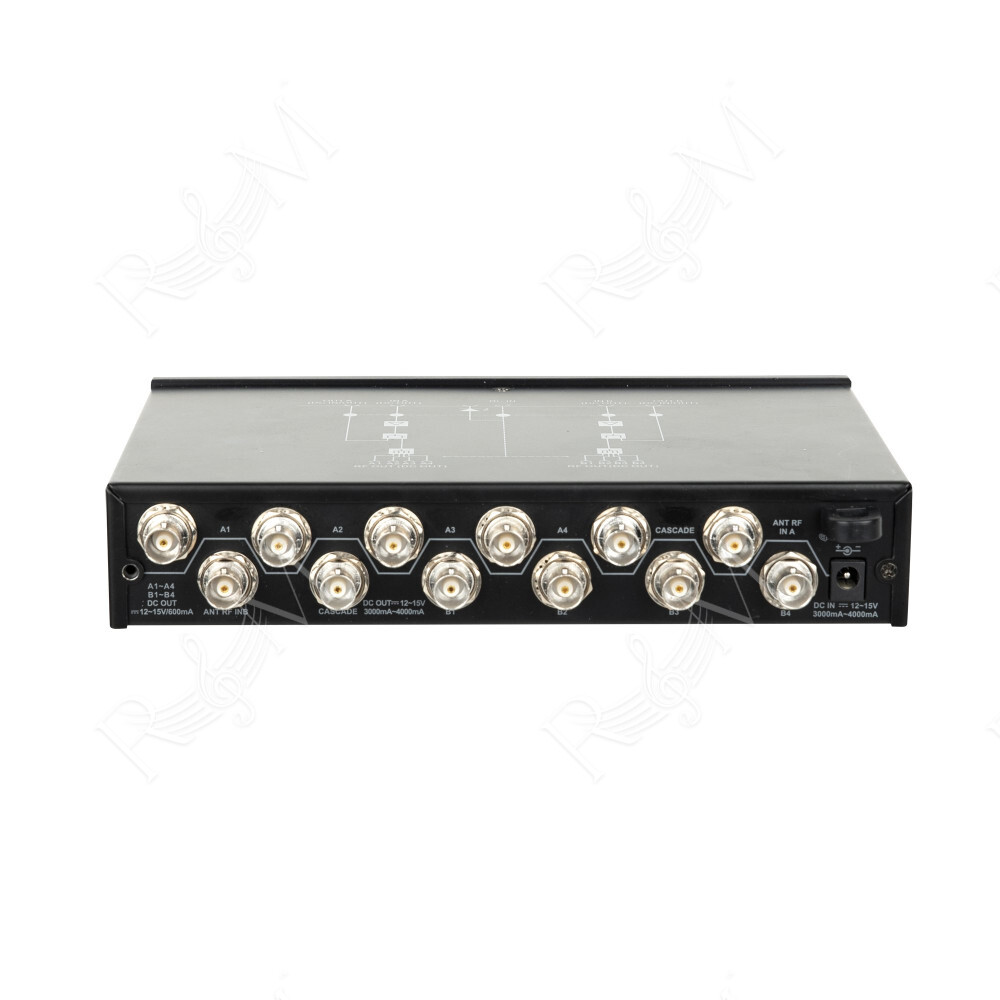

Il DAP EDGE ED-1 è un distributore di antenna a 4 vie necessario in una configurazione con quattro o più ricevitori microfonici wireless. Quando si utilizza questo distributore di antenna è necessario un set di 2 antenne unidirezionali, come il DAP EDGE EUA-1. È possibile collegare i ricevitori direttamente al distributore tramite i connettori BNC sul retro. Sono presenti anche due connettori BNC chiamati cascate. Questi danno la possibilità di collegare un altro distributore per aggiungere altri 4 ricevitori.

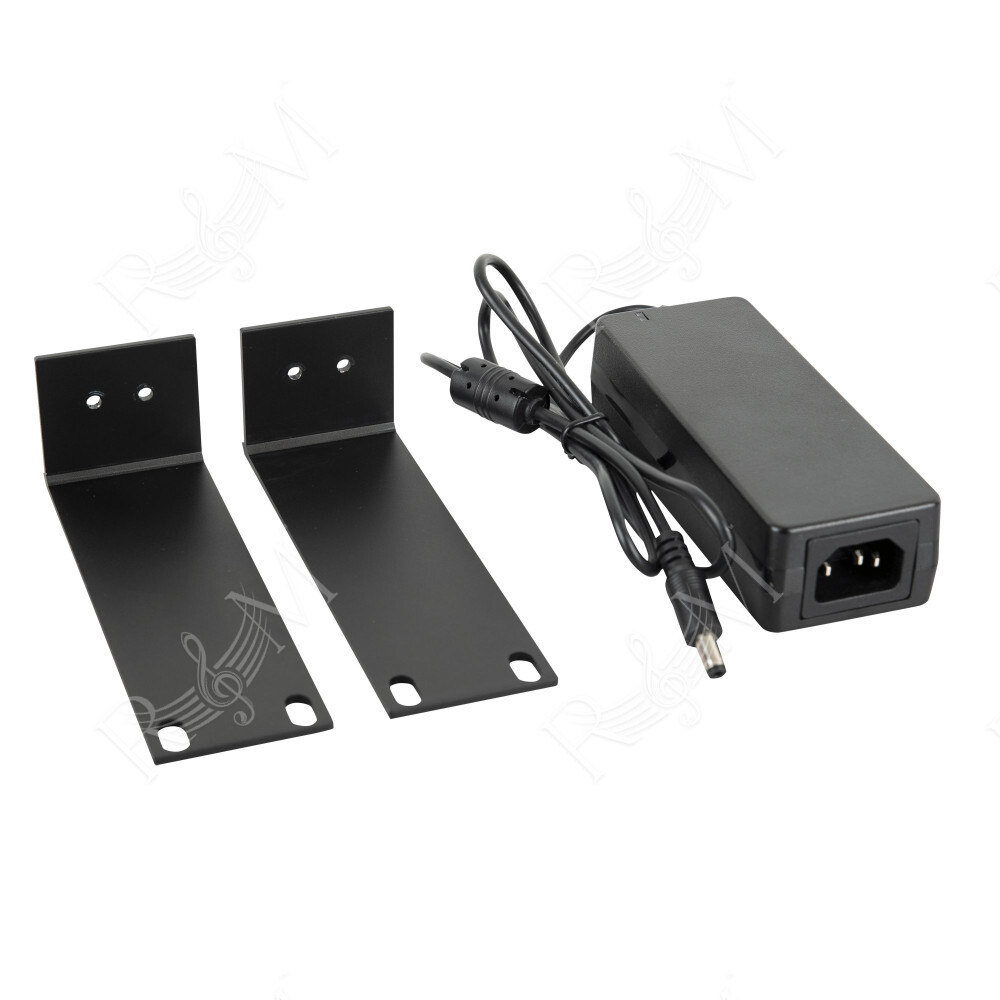

L’EDGE ED-1 fornisce alimentazione all’intera configurazione. Basta mettere i ricevitori in modalità Alimentazione phantom e il distributore alimenterà quindi i ricevitori e le antenne. Sono inclusi l’adattatore CC e le staffe da 19”.

Specifiche:
Ingressi Antenna RF: 2
Connessione ingresso Antenna RF: BNC
Impedenza ingresso Antenna RF: 50 Ω
Uscite Antenna RF: 10
Connessione Uscita Antenna RF: BNC
Tensione di uscita antenna RF ricevitore: 15 V
Corrente di uscita antenna RF ricevitore: 600 mA
Banda di frequenza iniziale audio wireless: 470 MHz
Banda di frequenza finale audio wireless: 980 MHz
Gain RF: 10 dBi
Alimentazione: 100-240 V AC 50/60 Hz
Tensione di uscita: 12 V DC
Potenza assorbita: 1 W
Connessione ingresso di alimentazione: Spina CC a bassa tensione
Altezza (mm): 44.5 mm
Larghezza (mm): 215 mm
Lunghezza (mm): 151 mm
Profondità di installazione (escluso connettore): 151 mm
Dimensione flightcase: 19"
Unità rack: 1 U
Alloggiamento: Metallo
Colore: Nero
Peso: 1.02 kg
Temperatura ambiente massima: 50 °C
Temperatura ambiente minima: -10 °C
Indicatori LED: Potenza
Cavi inclusi: BNC cable / IEC cable

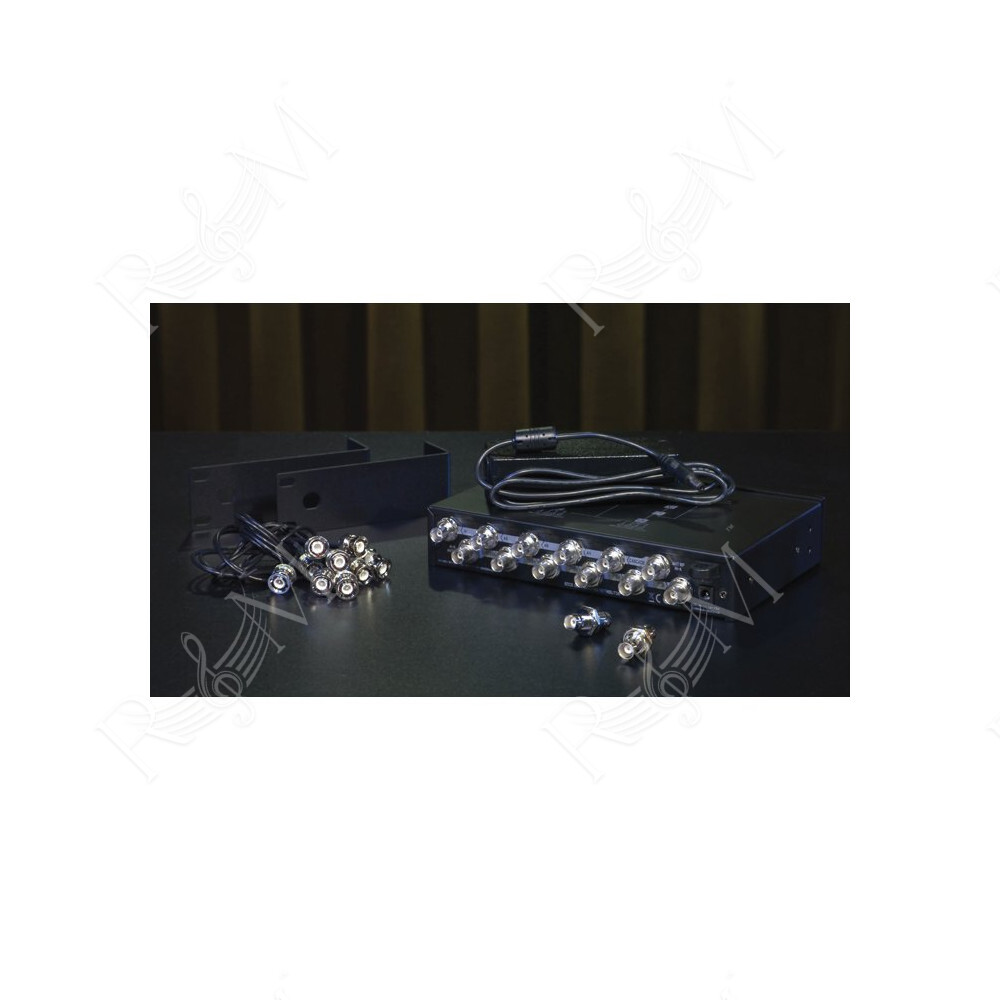

Accessori inclusi: 19'' Rack installation kit / Adapter / BNC Panel Mount / Screws
