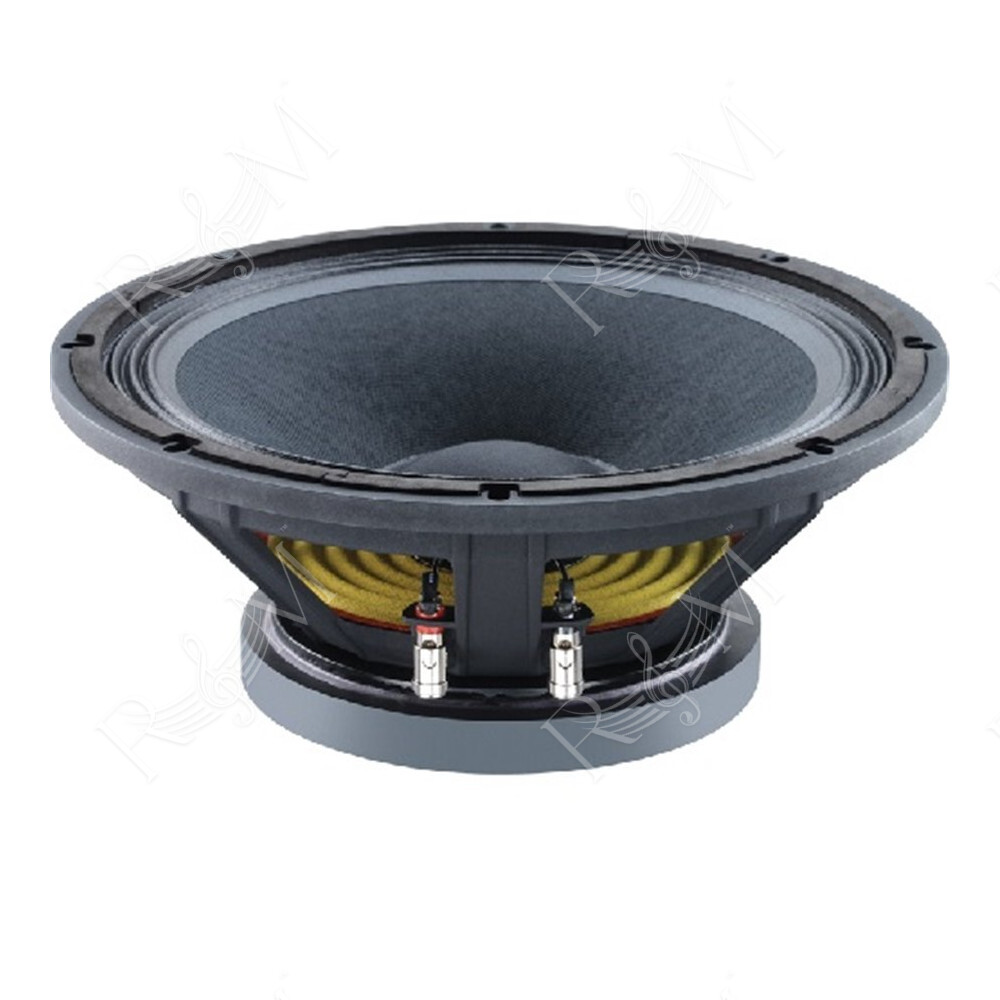

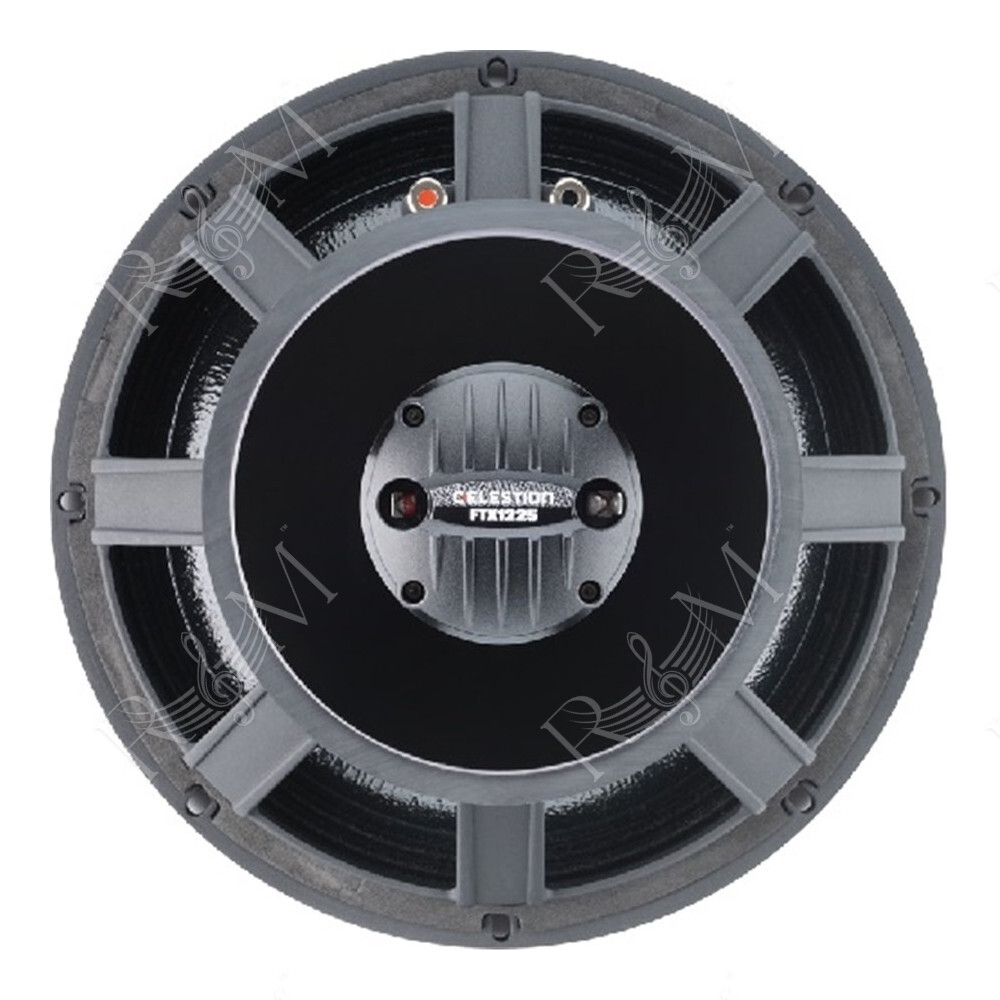

Celestion FTX1225 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 12", potenza nominale 300 Watt, impedenza 8 Ohm, bobina da 2.5" e sensibilità 97 dB.
Caratteristiche del Celestion FTX1225
- il gruppo magnete in ferrite funge da motore comune sia per LF che per HF
- diaframma HF in poliimmide
- anello di demodulazione
- copertura HF nominale a 90°
- kit di riparazione HF disponibile
- fornito senza crossover
Specifiche Generali
- Diametro nominale: 305 mm / 12 pollici
- Potenza nominale: 300 W
- Potenza nominale continua: 600 W
- Impedenza nominale: 8 Ω
- Sensibilità: 97 dB

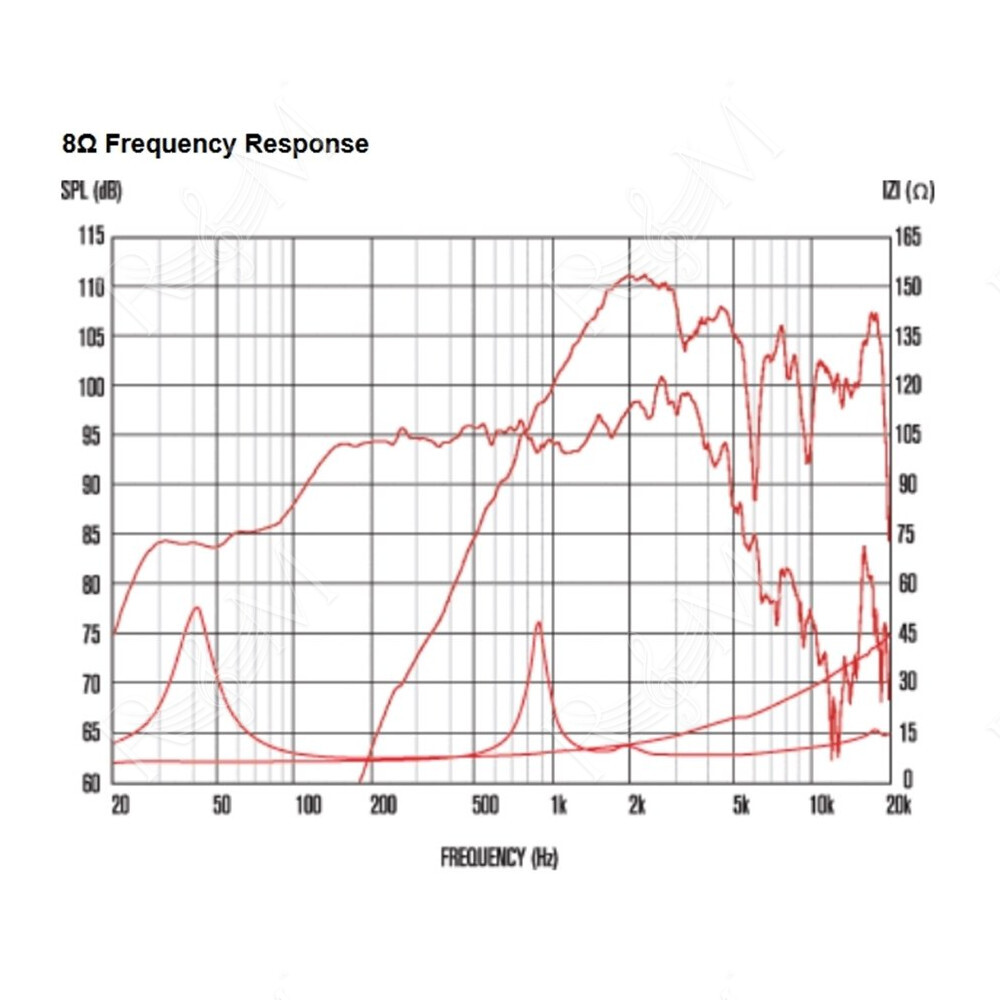

- Gamma di frequenza: 50-4000 Hz
- Tipo di telaio: Alluminio pressofuso
- Tipo di magnete: Ferrite
- Peso del magnete: 2,3 kg / 81 oz
- Diametro bobina mobile: 64 mm / 2,5 pollici
- Materiale bobina mobile: Alluminio rivestito in rame avvolto sul bordo
- Materiale supporto: Fibra di vetro
- Materiale cono: Carta rinforzata con kevlar
- Materiale bordo: Sigillato in tessuto
- Sospensione: Singola
- Altezza gap (Hg): 8 mm / 0,31 pollici
- Altezza avvolgimento VC (Hvc): 16 mm / 0,63 pollici
Parametri di Thiele-Small
- D: 0.26m/10.24in
- Fs: 47.8Hz
- Mms: 49.44g/1.95oz
- Qms: 5.714
- Qes: 0.409
- Mmd: 42.52g/1.5oz
- Qts: 0.382
- Re: 5.35ohm
- Vas: 89.55lt/3.16ft3
- BI: 13.94Tm
- Cms: 0.224mm/N
- Rms: 2.59kg/s
- Le (at 1kHz): 0.78mH
Specifiche Aggiuntive HF
- Potenza nominale: 60 W
- Potenza nominale continua: 120 W
- Impedenza nominale: 8 Ω
- Sensibilità: 104 dB
- Gamma di frequenza: 1000-20.000 Hz
- Crossover minimo consigliato 12 dB/ottava: 2000 Hz
- Diametro bobina mobile: 45 mm / 1,75 pollici
- Tipo di magnete: Motore a doppio magnete in ferrite
- Materiale del diaframma: Poliimmide
- Materiale della sospensione: Poliimmide
Informazioni di Montaggio
- Diametro totale: 318 mm / 12,5 pollici
- Profondità totale: 168 mm / 6,6 pollici
- Diametro del foro: 286 mm / 11,26 pollici
- Dimensioni del foro di montaggio: 7,5 x 6,5 mm / 0,29 x 0,26 pollici
- Numero di fori di montaggio: 8
- PCD fori di montaggio: 298-304 mm / 11,70-11,97 pollici
- Peso unitario: 5,9 kg / 13 libbre
Note
- Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima.
- Altoparlante testato in aria libera.
- Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima.
- Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
- Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
- Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
