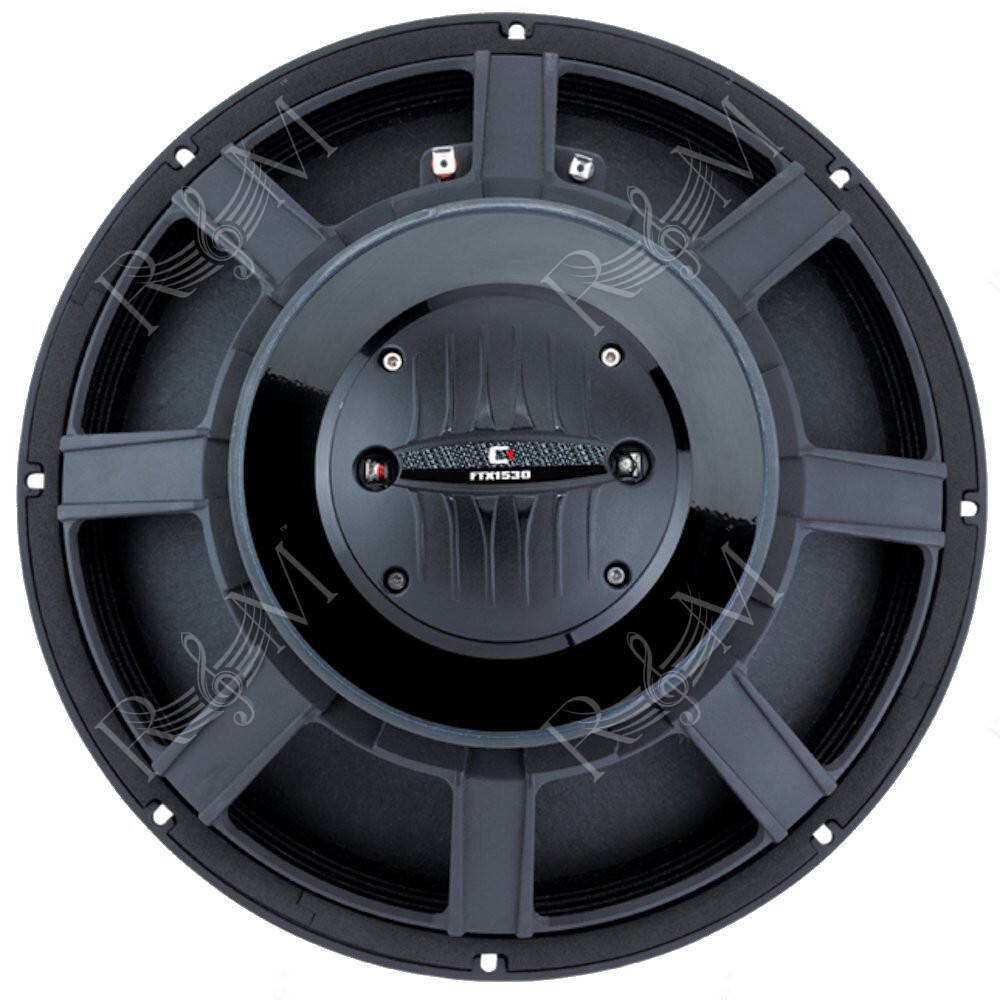

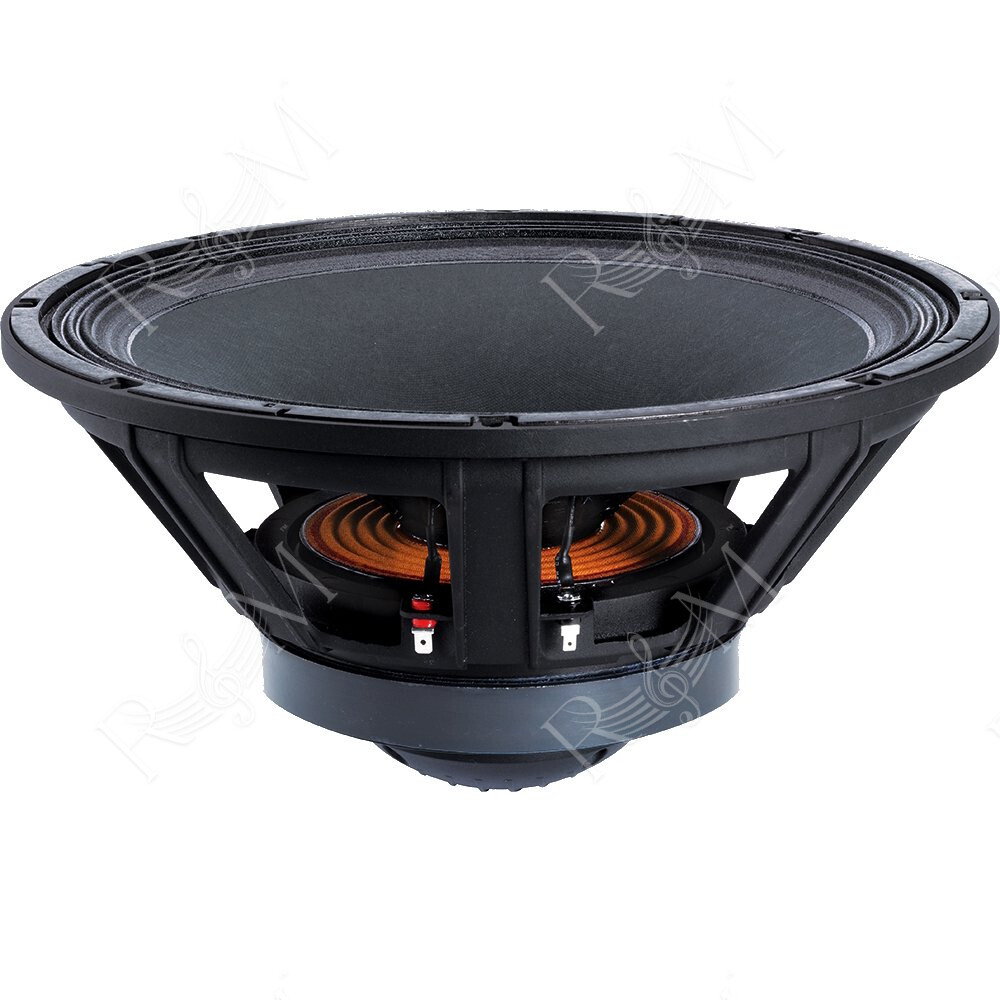

Celestion FTX1530 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 15", potenza nominale 400 Watt, impedenza 8 Ohm, bobina da 3" e sensibilità 97 dB.
Caratteristiche del Celestion FTX1530
- il gruppo magnete in ferrite funge da motore comune sia per LF che per HF
- diaframma HF in titanio
- anello di demodulazione
- copertura HF nominale a 90°
- kit di riparazione HF disponibile
- fornito senza crossover
Specifiche Generali
- Diametro nominale: 381 mm / 15 pollici
- Potenza nominale: 400 W
- Potenza nominale continua: 800 W
- Impedenza nominale: 8 Ω
- Sensibilità: 97 dB
- Gamma di frequenza: 40-4000 Hz
- Tipo di telaio: Alluminio pressofuso
- Tipo di magnete: Ferrite
- Peso del magnete: 2,3 kg / 81 oz
- Diametro bobina mobile: 75 mm / 3 pollici
- Materiale bobina mobile: Alluminio rivestito in rame avvolto sul bordo
- Materiale supporto: Fibra di vetro
- Materiale cono: Carta rinforzata con kevlar
- Materiale bordo: Sigillato in tessuto
- Sospensione: Singola
- Altezza gap (Hg): 8 mm / 0,31 pollici
- Altezza avvolgimento VC (Hvc): 16 mm / 0,63 pollici
Parametri di Thiele-Small
- D: 0.33m/12.99in
- Fs: 42.5Hz
- Mms: 84.29g/2.97oz
- Qms: 3.809
- Qes: 0.297
- Qts: 0.28
- Re: 5.36Ω
- Vas: 172.0716.08ft3
- BI: 20.16Tm
- Cms: 0.17mm/N
- Rms: 5.91kg/s
- Le (at 1kHz): 0.82mH
Specifiche Aggiuntive HF
- Potenza nominale: 75 W
- Potenza nominale continua: 150 W
- Impedenza nominale: 8 Ω
- Sensibilità: 106,5 dB
- Gamma di frequenza: 800-18.000 Hz
- Crossover minimo consigliato 12 dB/ottava: 1000 Hz
- Diametro bobina mobile: 75 mm / 3 pollici
- Tipo di magnete: Motore a doppio magnete in ferrite
- Materiale diaframma: Titanio
- Materiale bordo: Poliimmide
Informazioni di Montaggio
- Diametro totale: 387 mm / 15,24 pollici
- Profondità totale: 176 mm / 6,93 pollici
- Diametro del foro di montaggio: 351 mm / 13,82 pollici
- Dimensioni del foro di montaggio: 10 x 7 mm / 0,39 x 0,27 pollici
- Numero di fori di montaggio: 8
- PCD del foro di montaggio: 365-375 mm / 14,37-14,76 pollici
- Peso dell'unità: 6,5 kg / 14,3 libbre
Note
- Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima.
- Altoparlante testato in aria libera.
- Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima.
- Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
- Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
- Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
