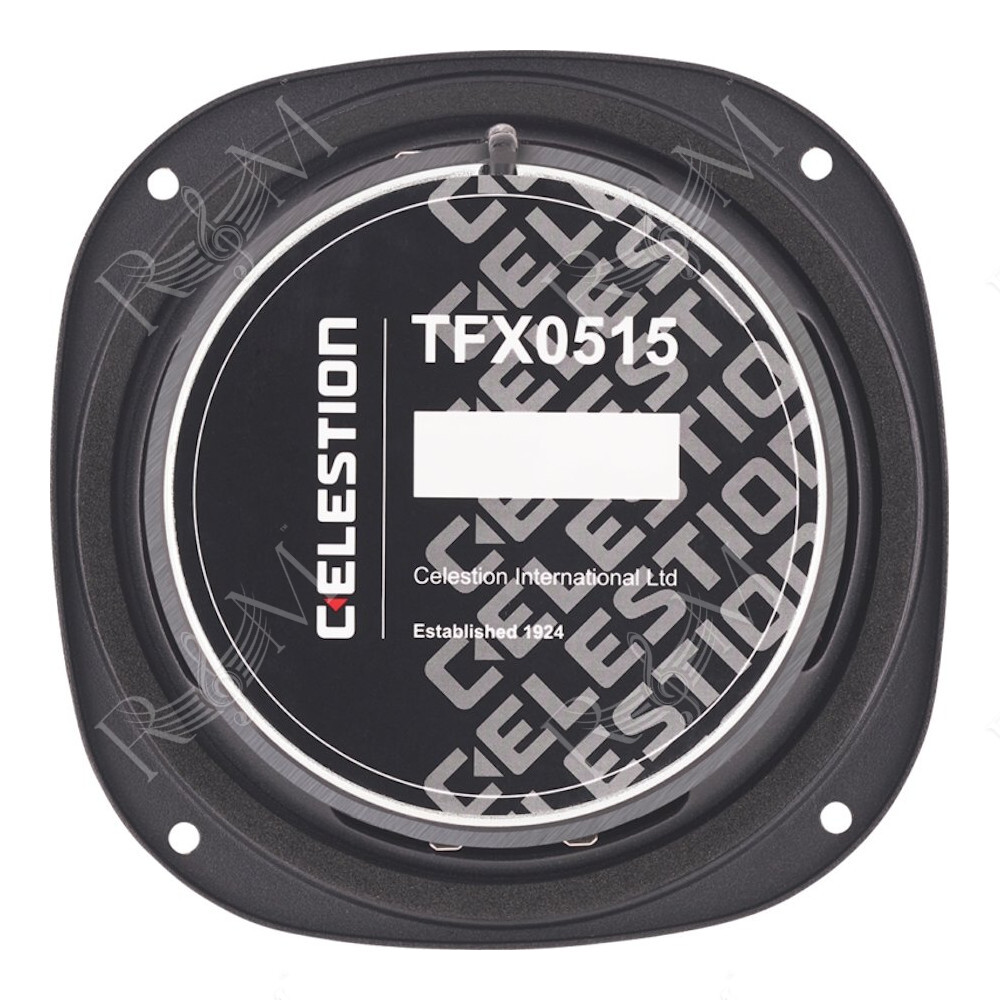

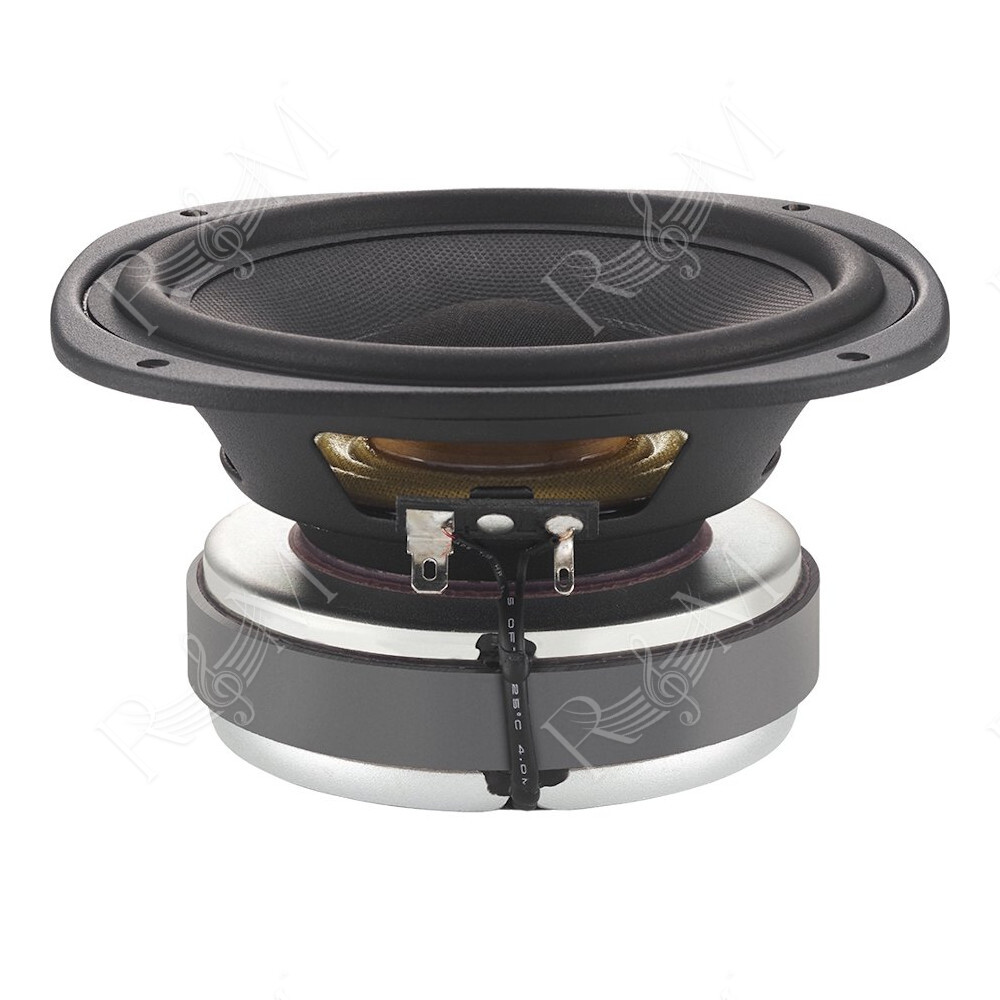

Celestion TFX0515 è uno speaker coassiale con magnete in ferrite e telaio in acciaio stampato. Diametro 5", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.5" e sensibilità 89 dB.
Caratteristiche del Celestion TFX0515
- Tweeter a cupola in seta
- Copertura HF nominale di 100°
Specifiche Generali
- Diametro nominale: 125 mm / 5 pollici
- Potenza nominale: 150 W
- Potenza nominale continua: 300 W
- Impedenza nominale: 8 Ω
- Sensibilità: 89 dB
- Gamma di frequenza: 80-4000 Hz
- Tipo di telaio: Acciaio stampato
- Tipo di magnete: Ferrite
- Peso del magnete: 0,65 kg / 23 oz
- Diametro bobina mobile: 38 mm / 1,5 pollici
- Materiale bobina mobile: Rame tondo
- Materiale supporto: Poliimmide
- Materiale cono: Carta rinforzata con Kevlar
- Materiale bordo: Elastomero
- Sospensione: Singola
- Altezza gap (Hg): 6 mm / 0,24 pollici
- Altezza avvolgimento VC (Hvc): 10,5 mm / 0,41 pollici
Parametri di Thiele-Small
- Sd: 95 cm2 / 14,72 pollici quadrati
- Fs: 74 Hz
- Mms: 9,073 g / 0,32 once
- Qms: 8,293
- Qes: 0,503
- Qts: 0,474
- Re: 5,77 Ω
- Vas: 6,53 l / 0,23 ft3
- BI: 6,96 Tm
- Cms: 0,509 mm/N
- Rms: 0,509 kg/s
- Le (a 1 kHz): 0,363 mH
- Xmax: 3,75 mm / 0,14 pollici
Specifiche Aggiuntive HF
- Potenza nominale: 10 W
- Potenza nominale continua: 20 W
- Impedenza nominale: 8 Ω
- Sensibilità: 96 dB
- Gamma di frequenza: 1400-20.000 Hz
- Crossover minimo consigliato 12 dB/ottava: 2200 Hz
- Diametro bobina mobile: 25 mm / 1 pollice
- Tipo di magnete: Neodimio
- Materiale diaframma: Seta
- Materiale bordo: Seta
Informazioni di Montaggio
- Diametro totale: 136x151 mm / 5,4x5,9 pollici
- Profondità totale: 72 mm / 2,8 pollici
- Diametro del foro: 116 mm / 4,6 pollici
- Dimensioni del foro di montaggio: 4,5 mm / 0,18 pollici Ø
- Numero di fori di montaggio: 4
- PCD foro di montaggio: 140 mm / 5,5 pollici
- Peso unitario: 1,6 kg / 3,5 libbre
Note
- Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima. Altoparlante testato in aria libera.
- Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
- Potenza calcolata sull'impedenza minima.
- Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
- Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
- Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
