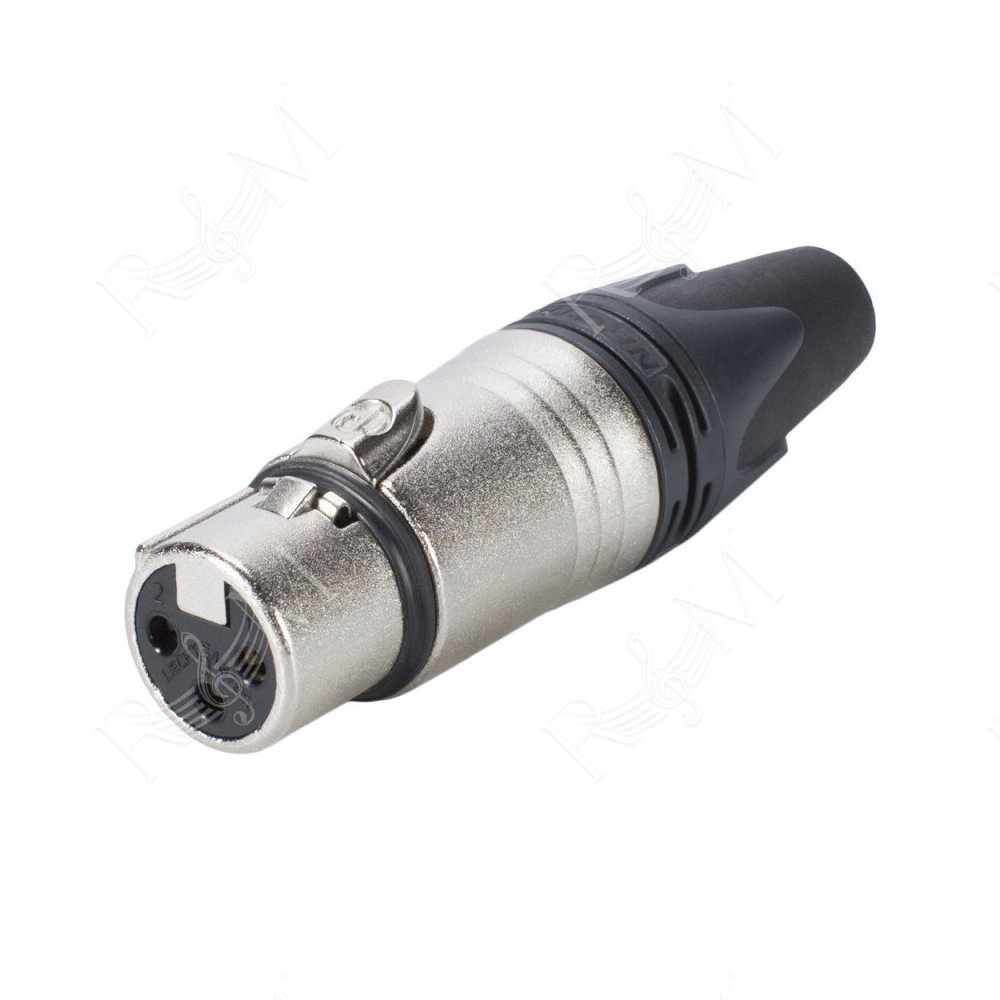

Connettore XLR femmina a 3 poli volante, smontato.
La Serie XX è lo standard riconosciuto a livello mondiale della linea di connettori XLR. Involucro nickel e contatti in argento, design elegante, ergonomico, robusto, semplice e veloce assemblaggio. Ottima conduttività, contatto di massa e sistema di scarico della trazione del cavo. Disponibili come opzione anelli e boccole di identificazione colorati.
Confezione sfusa ordinabili a multipli di 100 pezzi.
Caratteristiche principali
Design unico della gabbia del contatto per una bassa resistenza di contatto e un'elevata integrità
Il contatto femmina incorpora una barriera di saldatura per impedire che la saldatura penetri nell'area di accoppiamento dei contatti
Connettore femmina con chiusura in metallo solido migliorata, più grande e più facile da maneggiare
Contatti aggiuntivi della molla di terra per una migliore continuità della massa del guscio
Il pressacavo del tipo a mandrino, migliorato, fornisce una maggiore forza di estrazione e rende il montaggio più semplice e veloce
La guaina con pressacavo in poliuretano garantisce un'elevata protezione alle sollecitazioni di flessione del cavo
Anelli colorati disponibili per la codifica o l'identificazione
Design elegante ed ergonomico, prezioso e pratico
Robusto guscio in zinco pressofuso, duraturo e affidabile
La filettatura interna del guscio è ben protetta da eventuali danni
Marchio con ologramma unico: garantisce un prodotto Neutrik genuino e autentico
Specifiche Tecniche:Technical characteristics
Product
- Title NC3FXX-D
- Connection Type XLR
- Gender female
Electrical
- Capacitance between contacts ≤ 4 pF
- Contact resistance ≤ 3 mohm
- Dielectric strength 1,5 kVDC
- Insulation resistance > 10 Gohm (initial)
- Rated current per contact 16 A
- Rated voltage < 50 V
Mechanical
- Cable O.D. 3.5 - 8.0 mm
- Insertion force ≤ 20 N
- Withdrawal force ≤ 20 N
- Lifetime > 1000 mating cycles
- Wiresize max. 2.5 mm2
- Wiresize max. 14 AWG
- Locking device latch lock
Material
- Boot Polyurethan
- Contact plating 2 µm Ag
- Contacts Bronze (CuSn8)
- Insert Polyamide (PA 6.6 30 % GR)
- Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
- Shell Zinc diecast (ZnAl4Cu1)
- Shell plating Nickel
- Strain relief Polyacetal (POM)
Environmental
- Flammability UL 94 HB
- Standard compliance IEC 61076-2-103
- Protection class IP 40
- Solderability complies with IEC 68-2-20
- Temperature range -30 °C to +80 °C
