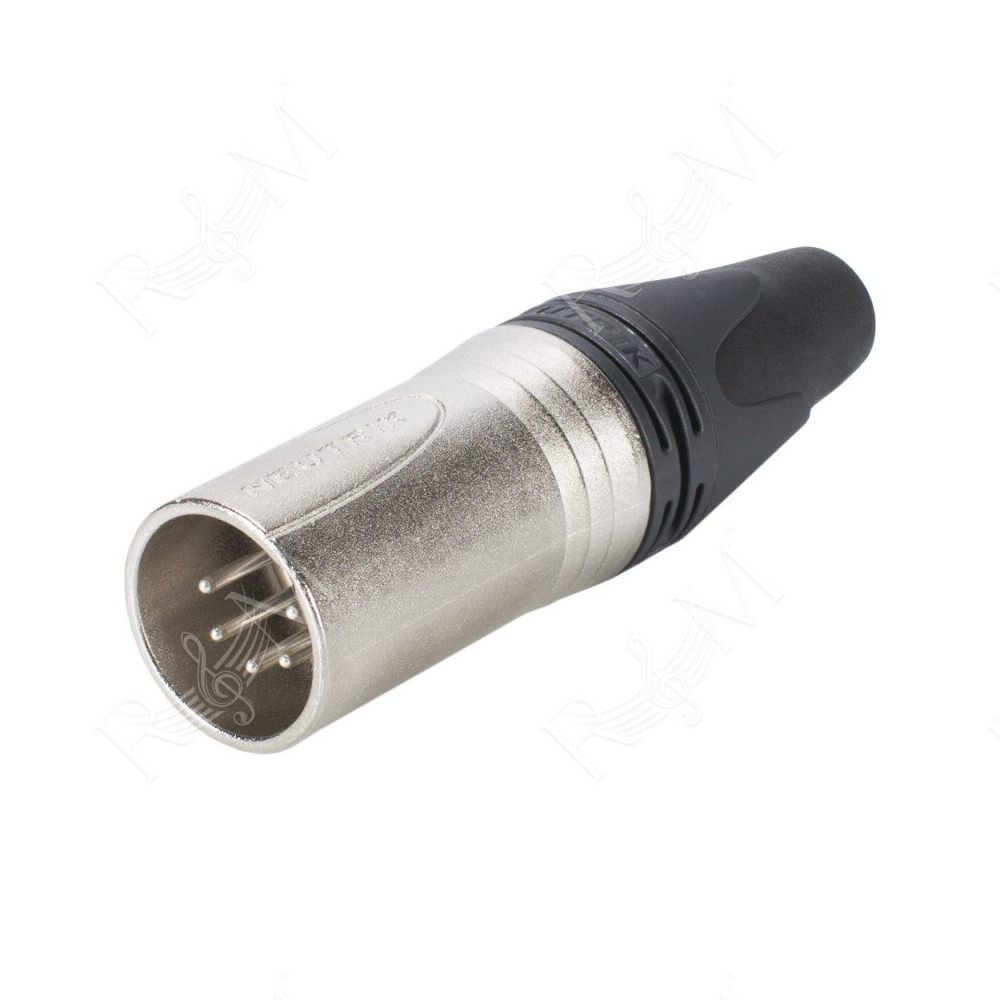

Connettore XLR maschio a 5 poli per cavo (volante).
La Serie XX di Neutrik è lo standard riconosciuto a livello mondiale della linea di connettori XLR. Il successore della serie X offre diverse nuove funzionalità che lo rendono più affidabile, più facile da assemblare con un miglioramento nell'integrità dei contatti e nel pressacavo.
Involucro nickel e contatti in argento, design elegante, ergonomico, assemblaggio robusto, semplice e veloce. Ottima conduttività, contatto di massa e sistema di scarico della trazione del cavo.
Disponibili in opzione anelli e boccole d'identificazione colorate.
Caratteristiche principali
Connettore maschio con rientranza di bloccaggio migliorata senza "finestra", l'alloggiamento più rigido aumenta la durata
Il pressacavo del tipo a mandrino, migliorato, fornisce una maggiore forza di estrazione e rende il montaggio più semplice e veloce
La guaina con pressacavo in poliuretano garantisce un'elevata protezione alle sollecitazioni di flessione del cavo
Anelli e boccole colorate disponibili per la codifica o l'identificazione
Design elegante ed ergonomico: prezioso e pratico
Robusto guscio in zinco pressofuso, duraturo e affidabile
La filettatura interna del guscio è ben protetta da eventuali danni
Marchio con ologramma unico: garantisce un prodotto Neutrik genuino e autentico
Specifiche Tecniche:Technical characteristics
Product
- Title: NC5MXX
- Connection type: XLR
- Gender: male
Electrical
- Capacitance between contacts: ≤ 7 pF
- Contact resistance: ≤ 3 mohm
- Dielectric strength: 1.5 kVDC
- Insulation resistance: > 10 Gohm (initial)
- Rated current per contact: 7.5 A
- Rated voltage: < 50 V
Mechanical
- Cable O.D. 3.5 - 8.0 mm
- Insertion force: ≤ 20 N
- Withdrawal force: ≤ 20 N
- Lifetime: > 1000 mating cycles
- Wire size max. 1 mm2
- Wire size max. 18 AWG
- Wiring solder contacts
- Locking device latch lock
Material
- Boot: polyurethan
- Contact plating: 2 µm Ag over 2 µm Ni
- Contacts: brass (CuZn39Pb3)
- Insert: polyamide (PA 6.6 30 % GR)
- Locking element: Zinc diecast (ZnAl4Cu1)
- Shell: zinc diecast (ZnAl4Cu1)
- Shell: plating nickel
- Strain relief: polyacetal (POM)
Environmental
- Flammability: UL 94 HB
- Standard compliance: IEC 61076-2-103
- Protection class: IP 40
- Solderability: complies with IEC 68-2-20
- Temperature range: -30 to +80 °C
